3-Wege-Flanschkugelhahn, Edelstahl, DN40-PN16 (DIN), T4
Versandkostenfrei
Preis Pro Stück
1.540,21 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
1.540,21 €*
2.319,27 €*
(Sie sparen 33.59% )
|
| 3 ab |
1.463,20 €*
2.319,27 €*
(Sie sparen 36.91% )
|
| 10 ab |
1.386,19 €*
2.319,27 €*
(Sie sparen 40.23% )
|
| 30 ab |
1.309,18 €*
2.319,27 €*
(Sie sparen 43.55% )
|
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571424480
Produktnummer:
DA125915
Gewicht:
15 kg
Produktinformationen "3-Wege-Flanschkugelhahn, Edelstahl, DN40-PN16 (DIN), T4"
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE
Temperaturbereich:
-20°C bis +200°C
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Öl, Druckluft, Kraftstoffe, Lösungsmittel, aggressive Medien, Lebensmittel, Getränke
Optional:
pneumatischer Antrieb*** -P, Zeugnis 3.1
Vorteile:
•Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter
**Betätigungshebel in Rohrausführung, ***Bitte genauen Einsatzfall angeben.
Weitere Eigenschaften:

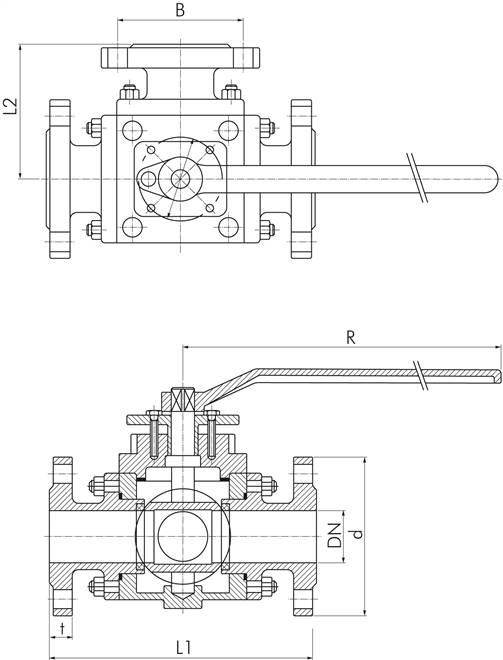

| Ausführung | Standard |

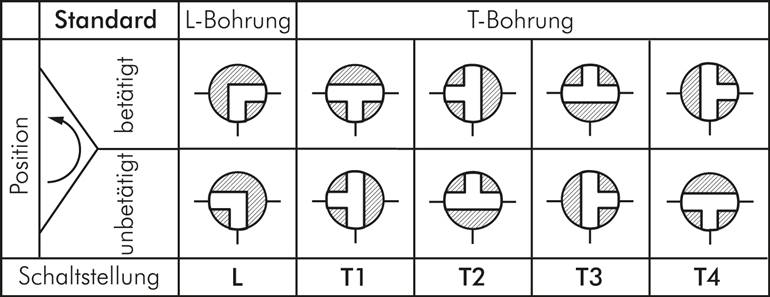

| Bohrung | T4 |
| Flanschanschluss | DN40-PN16 (DIN) |
| Nennweite (mm) | 40 |
| L1 (mm) | 242 |
| L2 (mm) | 121 |
| Betriebsdruck (bar) | 0 bis 16 |
| B (mm) | 110 |
| d (mm) | 150 |
| R (mm) | 258 |
| t (mm) | 18 |
| ISO 5211 | F05 |
| Reparatursätze | KHFL 3/40 ES REP |
Anmelden
passendes Zubehör
Reparatursatz für Kugelhähne KHFL 3/40 ES
Temperaturbereich:-20°C bis +200°CWeitere Eigenschaften:zu verwenden fürKHFL 3/40** ESGewicht65 g / Stk.
