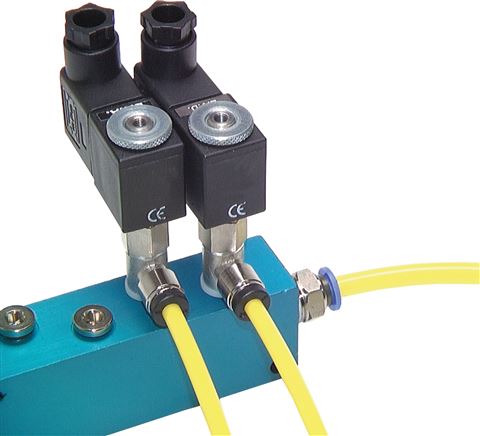

Hohlschrauben-Magnetventil G 1/8"-4, 2/2-Wege, 24 V= (NO)
Sofort verfügbar
Preis Pro Stück
63,05 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
63,05 €*
83,51 €*
(Sie sparen 24.5% )
|
| 3 ab |
59,90 €*
83,51 €*
(Sie sparen 28.27% )
|
| 10 ab |
56,74 €*
83,51 €*
(Sie sparen 32.06% )
|
| 30 ab |
53,59 €*
83,51 €*
(Sie sparen 35.83% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571493240
Produktnummer:
DA151697
Gewicht:
0.145 kg
Produktinformationen "Hohlschrauben-Magnetventil G 1/8"-4, 2/2-Wege, 24 V= (NO)"
Werkstoffe:
Hohlschraube und Ringstück: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtungen: FKM/PA/PVC
Temperaturbereich:
-20°C bis +50°C
Betriebsdruck:
0 - 15 bar (3/2-Wege: 0 - 10 bar)
Medien:
geölte und ungeölte gefilterte Druckluft, neutrale Gase
Schaltzeit:
< 12 ms
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Leistungsaufnahme:
Gleichstrom: 6 W, Wechselstrom: 9 VA
Schutzart:
IP 65
Magnetspule:
U (Steckergröße 1)
Einsatzempfehlung:
Magnetventile mit "Druckeingang Hohlschraube" eignen sich für die Montage an einer zentralen Druckluftversorgung, um über das Ringstück einen Verbraucher anzusteuern. Magnetventile mit "Druckeingang Ringstück" können direkt in einen Verbraucher (z.B. Pneumatikzylinder) eingeschraubt und über das Ringstück mit Druckluft versorgt werden. Soll ein Pneumatikzylinder angesteuert werden, so empfehlen wir in einen Anschluss ein NO-Ventil (MHZO...) und in den anderen Anschluss ein NC-Ventil (MHZ...) einzubauen.
Vorteile:
•günstiger Preis, •kompakte Bauform
Hinweis:
Wir empfehlen bei den 3/2-Wege Ventilen einen Schalldämpfer SD 50 separat zu bestellen, der in die Ankerbohrung eingeschraubt werden kann.
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
Weitere Eigenschaften:
| Steuerspannung | 24 V= |

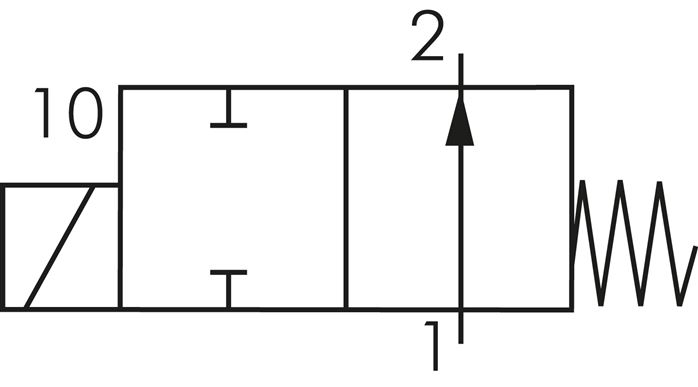

| Schaltung | 2/2-Wege |
| Funktion | stromlos geöffnet (NO) |
| Druckeingang | Hohlschraube |
| Hohlschraube Einschraubgewinde | G 1/8" |
| Ringstück D (mm) | 4 |
| Betriebsdruck (bar) | 0 - 15 |
| Gewicht | 145 g / Stk. |
