Anschlussplatte NG 6, 5-fach
Preis Pro Stück
334,74 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
334,74 €*
520,78 €*
(Sie sparen 35.72% )
|
| 3 ab |
318,00 €*
520,78 €*
(Sie sparen 38.94% )
|
| 10 ab |
301,27 €*
520,78 €*
(Sie sparen 42.15% )
|
| 30 ab |
284,53 €*
520,78 €*
(Sie sparen 45.36% )
|
Versandkostenfrei
Werkstoffe:
Anschlussplatte: Grauguss
Druckmitteltemperatur:
-20°C bis +80°C
Betriebsdruck:
max. 315 bar
Durchfluss:
max. 30 l/min (GRPS 61: max. 50 l/min)
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.
Beschreibung:

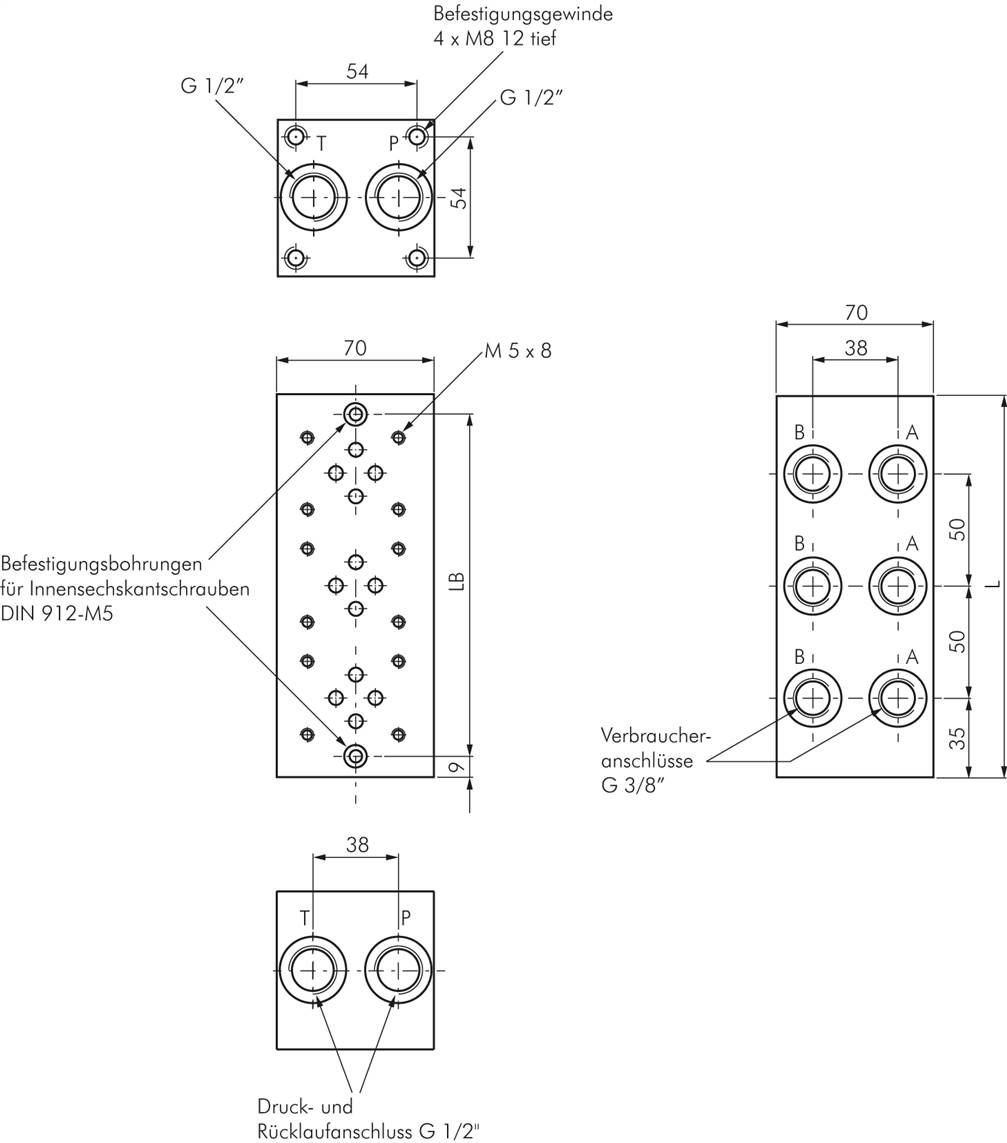

Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden*. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen*.
*nicht bei Typ GRPS 61
Weitere Eigenschaften:
| Anschlussplätze (Stk) | 5 |
| Gesamtlänge L (mm) | 270 |
| Bohrungsabstand LB (mm) | 258 |
| Gewicht | 8 kg / Stk. |
