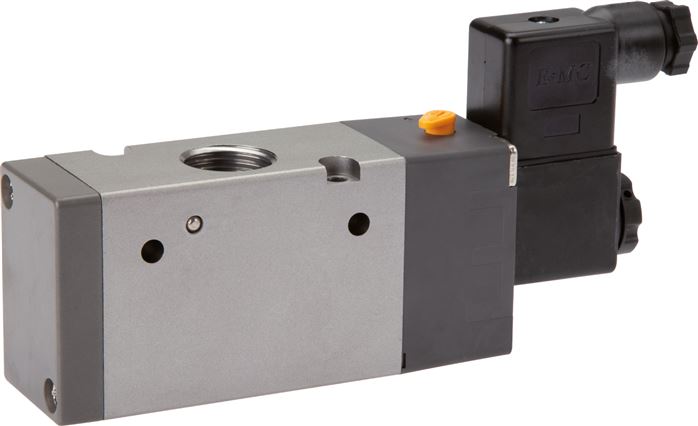

3/2-Wege Magnetventil, G 1/2", Federrückstellung (NO), 24 V AC, mechanische Feder
Preis Pro Stück
114,31 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
114,31 €*
125,74 €*
(Sie sparen 9.09% )
|
| 3 ab |
108,60 €*
125,74 €*
(Sie sparen 13.63% )
|
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571715182
Produktnummer:
DA142112
Gewicht:
0.49 kg
Produktinformationen "3/2-Wege Magnetventil, G 1/2", Federrückstellung (NO), 24 V AC, mechanische Feder"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
<50 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Spannungstoleranz:
? 10 %
Schutzart:
IP 65
Lebensdauer:
min. 40 Mio. Schaltspiele
Leistungsaufnahme:
Gleichstrom: 3 W, Wechselstrom: 4 VA
Magnetspule:
T1 (Steckergröße 1)
Information:
Spule und Stecker liegen lose bei.
*mechanische Feder
Weitere Eigenschaften:
| Steuerspannung | 24 V AC |
| Funktion | Federrückstellung (NO)* |
| Gewinde | G 1/2" |
| Durchfluss (L/min) | 2.250 |
| Symbol | z_3_2_wege_no_elektrisch_luftfeder_0_47_47.eps |

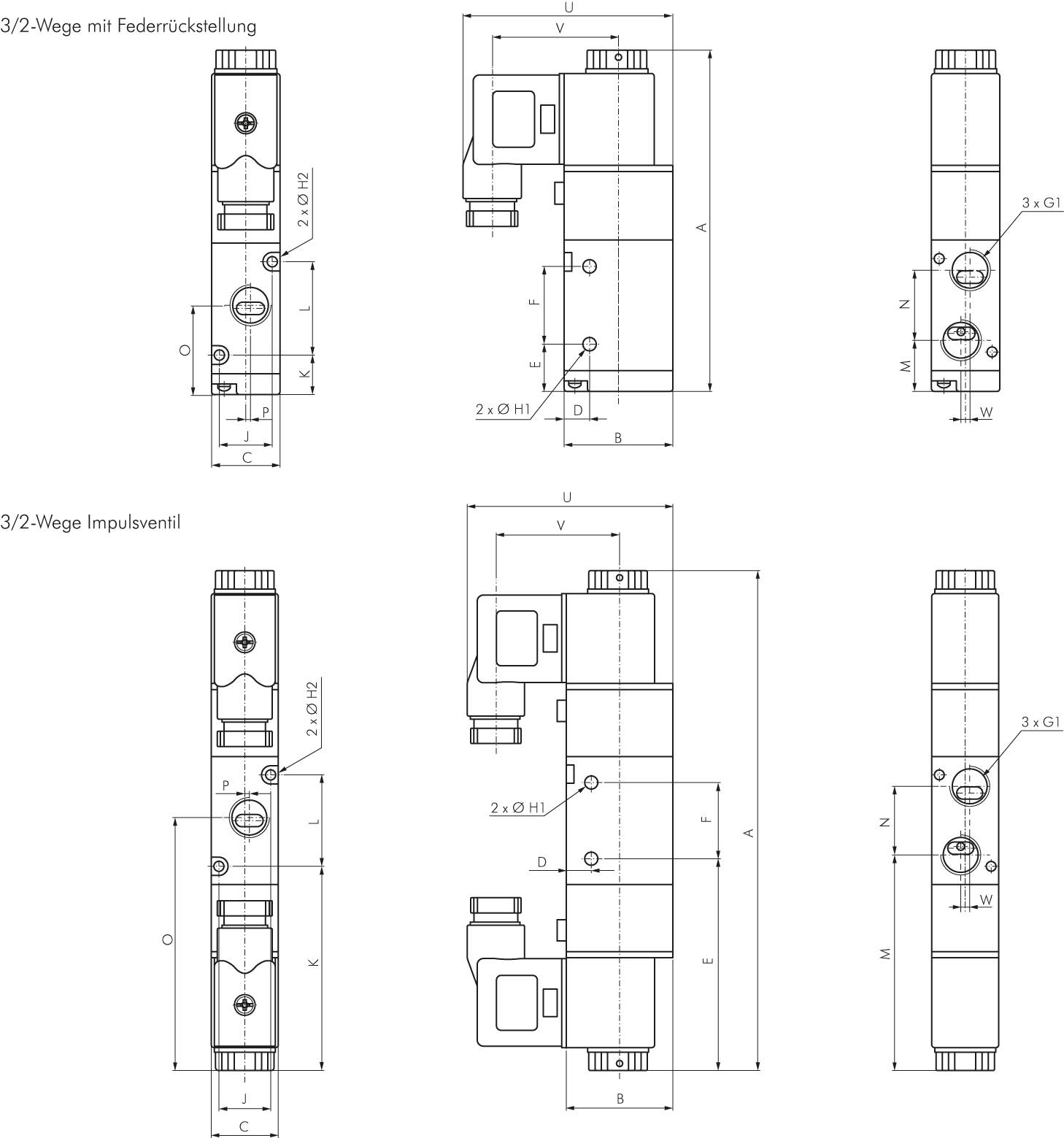

| A (mm) | 144,7 |
| B (mm) | 50 |
| C (mm) | 34 |
| D (mm) | 13,5 |
| E (mm) | 21,0 |
| F (mm) | 48 |
| G1 | G 1/2" |
| H1 (mm) | 5,3 |
| H2 (mm) | 4,3 |
| J (mm) | 27 |
| K (mm) | 24,8 |
| L (mm) | 40,5 |
| M (mm) | 29,3 |
| N (mm) | 31,5 |
| O (mm) | 45,0 |
| P (mm) | -2 |
| U (mm) | 75 |
| V (mm) | 40,5 |
| W (mm) | 0 |
| Gewicht | 490 g / Stk. |
