FUTURA 3/2-Wege Pneumatikventil (NC, G1/8"), G 3/8", , Futura 2
Werkstoffe:Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBRTemperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte Druckluft, neutrale GaseVorteile:•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer BaureiheEingangsdruck:2 - 10 bar (pneumatisch betätigt: 2 - 16 bar)Leistungsaufnahme:2,5 W / 3 VA (50 Hz)Schutzart:IP 65 (Steckergröße 0C)Lieferumfang:Ventil inkl. Schalldämpfer in AbluftgewindeWeitere Eigenschaften:Ausführung3/2-Wege Pneumatikventil (NC, G1/8)BaureiheFutura 2GewindeG 3/8"AbluftgewindeG 1/2"Durchfluss (L/min)4300H (mm)118H1 (mm)57L (mm)63BefestigungswinkelW 2 FKoppelpaketKP 2 FKoppelpaket mit WandkonsoleKPW 2 FEingangsdruck (bar)2 - 16Gewicht550 g / Stk.
3/2-Wege Magnetimpulsventil mit Fremdluftanschluss, G 1/2" (Pilot G 1/8") 230V
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Druckeingang:beliebigInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
5/3-Wege Magnetventil, M 5, Mittelstellung belüftet, 230 V AC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 35 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung230 V ACAusführungNorm-Stecker (Größe 0)FunktionMittelstellung belüftetGewindeM 5Betriebsdruck (bar)2 - 10Durchfluss (L/min)170Symbolz_sf1310_bel_k.epsGewicht175 g / Stk.
Endplatte mit einem Ventilplatz RF 10 E1
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungGrundplattensystem für KM 10BeschreibungEndplatte mit einem VentilplatzMontageset (2 Bolzen, Gewindestift und 3 O-Ringe)RF 19-02O-Ringe für Ventilmontage (3 Stk.)RF 19-03Dichtplatte für zwei DruckbereicheRF 19-01Drucktrennung für zwei DruckbereicheRE 19-DTGewicht340 g / Stk.
Multipol-Ventilterminal, G1/4", 6 Stationen, 24V DC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: PolyamidTemperaturbereich:-5°C bis +60°CBetriebsdruck:1,5 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<50 ms, max. 5 Schaltspiele / Sek.Steuerspannung:24 V=Spannungstoleranz:? 10 %Schutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED und SchutzbeschaltungHinweis:Die Ventilplätze werden von dem Multipolanschluss her aufsteigend gezählt. Der PIN zur Ansteuerung eines Ventilplatzes entspricht der Nummer des Ventilplatzes.Vorteile:•besonders preiswert, •kompakte Bauform, •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige und Schutzbeschaltung, •Ventile können einfach durch andere RV-Ventile getauscht werdenDurchfluss je Ventilstation:800 l/minLeistungsaufnahme:3 W / StationWeitere Eigenschaften:Anzahl Stationen6A (mm)51,5B (mm)30,3C (mm)64D (mm)123,8E (mm)19,8F (mm)21G (mm)27K (mm)161L (mm)149N6Gewicht1,7 kg / Stk.
5/2-Wege Pneumatikimpulsventil, G 1/4", dominierend
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Stahl rostfrei, Dichtungen: Kunststoff und NBRTemperaturbereich:-10°C bis +70°CMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:beliebigVorteile:•Bei diesem Ventil dominiert die Steuerseite 14 durch eine größere Kolbenfläche, sodass der Schieber auch gegen ein Signal bei 12 umschaltet.*auf Anfrage für Vakuumanwendungen verfügbarWeitere Eigenschaften:GewindeG 1/4"Nennweite (mm)9Durchfluss (L/min)1.580Betriebsdruck (bar)0 - 10Steuerdruck (bar)1,5 - 10Steueranschluss 12 - 14G 1/8"Gewicht440 g / Stk.
ISO-Ventil (Größe 3), 5/3-Wege Mittelstellung entlüftet, 230 V AC
Werkstoffe:Körper: Aluminium eloxiert, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff, NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenLeistungsaufnahme:Gleichstrom: 4,2 W, Wechselstrom: 4,0 VA (Anzug: 7,0 VA)Schutzart:IP 65Magnetspule:N (Steckergröße 1)Lieferumfang:Ventil einschließlich Flanschdichtung und BefestigungsschraubenInformation:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*Luftfeder, **mechanische FederWeitere Eigenschaften:Steuerspannung230 V ACSchaltung5/3-WegeFunktionMittelstellung entlüftetISO-Größe3Durchfluss (L/min)4.150Betriebsdruck (bar)3 - 10Symbolz_m533hn_k.epsGewicht1,2 kg / Stk.
5/2-Wege Magnetventil, G 1/2", Feder, 230 V AC
Werkstoffe:Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBRTemperaturbereich:-10°C bis +70°CSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSchutzart:IP 65Magnetspule:N (Steckergröße 1) (M 20 510: O, Steckergröße 0)Druckeingang:Anschluss 1*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U
Magnetventil für S1V, 5/2-Wege mit Luftfederrückstellung (monostabil) Typ SVM 5211
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenLieferumfang:Ventil einschließlich Schrauben und DichtungHinweis:Diese Ventile können einfach auf einen Ventilplatz eines bestehenden Ventilterminals aufgeschraubt werden um den Funktionsumfang eines Standardterminals zu erweitern oder ein defektes Ventil zu ersetzen.Weitere Eigenschaften:Funktion5/2-Wege mit Luftfederrückstellung (monostabil)AusführungAnschlussplattenventilCodeSGewicht70 g / Stk.
Magnetventil für S1V, 5/2-Wege mit Luftfederrückstellung (monostabil) Typ SV 5211-M5
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenLieferumfang:Ventil einschließlich Schrauben und DichtungHinweis:Diese Ventile können einfach auf einen Ventilplatz eines bestehenden Ventilterminals aufgeschraubt werden um den Funktionsumfang eines Standardterminals zu erweitern oder ein defektes Ventil zu ersetzen.Weitere Eigenschaften:Funktion5/2-Wege mit Luftfederrückstellung (monostabil)AusführungHalbmuffenventil M 5CodeSGewicht70 g / Stk.
Blindplatte für Reihenleiste MF6300
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/2"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht60 g / Stk.
3/2-Wege Magnetventil, G 1/2", Federrückstellung (NC), 24 V AC
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 30 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V ACFunktionFederrückstellung (NC)GewindeG 1/2"Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)3.500Symbolz_ysvnc_k.epsGewicht430 g / Stk.
Ersatzdichtsatz für NAMUR- Flansch
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 30 msSteuerspannungen:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!*nur DIN-SteckerWeitere Eigenschaften:FunktionErsatzdichtungsset für NAMUR-FlanschGewicht2.7 g / Stk.
Blindplatte für Reihenleiste MF6500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 1/2"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht80 g / Stk.

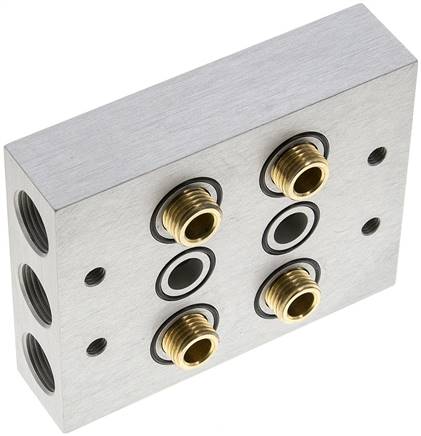

P-R-S-Leiste inkl. Hohlschrauben und Dichtungen für Ventilbaureihe M07 / P07 R 143/2
*wird ohne Dichtung geliefert, da diese bereits in Leiste integriert istWeitere Eigenschaften:AusführungP-R-S-Leiste inkl. Hohlschrauben und DichtungenStationen (Stk)2für Ventilbaureihe07AM 5B (mm)25C (mm)8E (mm)10F (mm)35GG 1/4"H (mm)30,30I (mm)44J (mm)25K (mm)80LG 3/8"M (mm)25SW (mm)19Gewicht500 g / Stk.
Zylinderschraube DIN 912 für NG 6-Ventile, M 5x130
Festigkeitsklasse:12.9Anzugsdrehmoment:8,9 NmErmittlung der Schraubenlänge:Die Gesamtschraubenlänge wird ermittelt durch Addieren der Schraubenlänge des Wegeventils + Klemmlänge der Zwischenplatten.Lieferumfang:1 Stk. Schraube (Zur Befestigung eines Wegeventils werden 4 Stk. Schrauben benötigt)Bosch-Rexroth:Schraubenlänge Wegeventile: 50 mmKlemmlänge Zwischenplattenventile: 40 mmAlternativ:Schraubenlänge Wegeventile: 45 mmKlemmlänge Zwischenplattenventile: 40 mm**Druckregelventile "Alternativ" 45 mmWeitere Eigenschaften:GewindeM 5Schraubenlänge (mm)130Gewicht20 g / Stk.
Reihenleiste (2-fach) für SF2000 (3/2-Wege)
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:4 x G 1/4"Weitere Eigenschaften:Stationen (Stk)2BeschreibungAnschlussplatte (PR)Gewicht125 g / Stk.
Blindplatte für Reihenleiste MF5500
Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)Anschlussgewinde:6 x G 3/8"Weitere Eigenschaften:BeschreibungBlindplatte zum Verschließen von nicht benötigten AnschlusspGewicht85 g / Stk.
3/2-Wege Magnetventil, G 1/8" (Abluft M5), Federrückstellung (NC), 24 V=
Werkstoffe:Körper: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 20 msNennweite:1,5 mmSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Lieferumfang:Ventil inkl. Verkettungszubehör und Verschlussschraube (für Einzelverwendung des Ventils).Vorteile:•durch die mitgelieferte Dichtung und Schraube, lassen sich mehrere Ventile einfach miteinander verketten.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=FunktionFederrückstellung (NC)GewindeG 1/8 (Abluft M5)Betriebsdruck (bar)0 - 8Durchfluss (L/min)75Symbolz_ysv10_2nc_k.epsGewicht180 g / Stk.
3/2-Wege Magnetventil, M 5, Federrückstellung (NC), 24 V=, mit LED inkl. 600 mm Kabel, Pilot: Polyamid
Werkstoffe:Körper: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 20 msNennweite:1,1 mmSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:? 10 %Leistungsaufnahme:Gleichstrom: 2,5 W, Wechselstrom: 3,5 VASchutzart:IP 65 (mit Rechteckstecker SY100: IP 40)Magnetspule:LLieferumfang:Ventil inkl. Verkettungszubehör und Verschlussschraube (für Einzelverwendung des Ventils).Vorteile:•durch die mitgelieferte Dichtung und Schraube, lassen sich mehrere Ventile einfach miteinander verketten.Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung24 V=AusführungRechteckstecker SY100, mit LED und Schutzbeschaltung, inkl. FunktionFederrückstellung (NC)GewindeM 5Betriebsdruck (bar)0 - 8Durchfluss (L/min)28Symbolz_ysv10_2nc_k.epsGewicht80 g / Stk.
Verschlussplatte für eine Ventilstation Typ RF 10 V
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungGrundplattensystem für KM 10BeschreibungVerschlussplatte für eine VentilstationMontageset (2 Bolzen, Gewindestift und 3 O-Ringe)RF 19-02O-Ringe für Ventilmontage (3 Stk.)RF 19-03Dichtplatte für zwei DruckbereicheRF 19-01Drucktrennung für zwei DruckbereicheRE 19-DTGewicht55 g / Stk.
Verschlussplatte für eine Ventilstation Typ RF 09 V
Ausführung:Modulares Ventil-Grundplattensystem für die gemischte Montage von Ventilen der Baureihe KM 09 und KM 10 in Schaltfunktionen 5/2- und 5/3-Wege. Die Anzahl der Stationen ist beliebig, bei großen Stationszahlen ist die Zu- und Abluftversorgung zu beachten. Ein nachträgliches Erweitern oder Kürzen ist jederzeit möglich. Die auf dem System RF 19 montierten Ventile können auch als Einzelventile verwendet werden, da alle Anschlüsse Gewinde haben. Bei Grundplattenmontage ist der Druckanschluss 1 und die Entlüftungen 3 und 5 für alle Ventile gemeinsam an den Stirnseiten der Anschlussplatten (G 3/8").Das Einspeisen von zwei verschiedenen Versorgungsdrücken ist möglich. Hierzu wird die O-Ring Dichtung um eine Dichtplatte (RF 19-01) erweitert. Soll die Trennung an einer Stelle erfolgen, an der keine Trennstelle vorhanden ist, muss die Drucktrennung (RF 19-DT) montiert werden. Die verschiedenen Drücke werden von je einer Seite eingespeist.Montage:Der Gewindestift trifft während des Eindrehens auf die Schräge des Bolzens. Die Platten werden dadurch aneinandergezogen, die O-Ringe dichten die Trennstelle. Treffen zwei Trennstellen mit O-Ring aufeinander, so ist die Dichtfunktion ebenfalls gegeben. Nach Demontage können alle Bauteile wiederverwendet werden.Lieferumfang:Alle Einzelplatten werden komplett mit Dichtungen, Ventilbefestigungen und Montagebolzen geliefert, eine separate Bestellung ist nicht nötig.Weitere Eigenschaften:AusführungGrundplattensystem für KM 09BeschreibungVerschlussplatte für eine VentilstationMontageset (2 Bolzen, Gewindestift und 3 O-Ringe)RF 19-02O-Ringe für Ventilmontage (3 Stk.)RF 19-03Dichtplatte für zwei DruckbereicheRF 19-01Drucktrennung für zwei DruckbereicheRE 19-DTGewicht37 g / Stk.
5/3-Wege Handhebelventil, G 1/2", Mittelstellung geschlossen, Raste
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBRTemperaturbereich:-5°C bis +60°CBetriebsdruck:0 - 8 barMedien:geölte und ungeölte, gefilterte DruckluftDruckeingang:an jedem Anschluss möglichWeitere Eigenschaften:FunktionMittelstellung geschlossen, RasteBaureiheVH40GewindeG 1/2"Durchfluss (L/min)1.350Symbolz_5_3_wege_mitte_geschlossen_handhebel_raste_0_47_47.epsA (mm)154,0B (mm)50C (mm)34D (mm)57,0E (mm)43,0F (mm)28G1G 1/2"G2G 1/2"H (mm)5,5J (mm)36K (mm)110M (mm)25,5N (mm)63O (mm)39,0P (mm)4S (mm)36T (mm)57,0UM 22 x 1,5V (mm)5W (mm)0X (mm)4,0Gewicht750 g / Stk.
5/2-Wege Magnetventil, G 1/4" (Abluft G 1/8"), Federrückstellung, 12 V=
Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)Temperaturbereich:-10°C bis +60°CMedien:geölte und ungeölte, gefilterte DruckluftSchaltzeit (bei 5 bar):< 25 msSteuerspannung:Standard: 24 V=, 230 V AC, auf Wunsch: andere SpannungenSpannungstoleranz:± 10 %Leistungsaufnahme:Gleichstrom: 2,1 W, Wechselstrom: 4,1 VASchutzart:IP 65Magnetspule:M (Steckergröße 1)Information:Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!Weitere Eigenschaften:Steuerspannung12 V=FunktionFederrückstellungGewindeG 1/4 (Abluft G 1/8)Betriebsdruck (bar)1,5 - 10Durchfluss (L/min)980Symbolz_sf1110_fed_k.epsGewicht240 g / Stk.
