AKTION DF-Kondensat-Set Bekomat und Öwamat bis 2,4 m³/min Kompressorleistung
DF-Kondensat-Set bestehend aus: 1 Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31 1 Anschlusskabel 230 V mit wasserdichtem Stecker 1 Beko Öl-Wasser-Trenner, Modell Öwamat 10 1 Ersatz-Aktivkohlefilter 1 Kondensatleitung bestehend aus 25 lfdm 9er Schlauch, Tüllen, Schlauchschellen...Beko Kondensatableiter für die automatische Behälterentwässerung, Modell Bekomat 31:Anschlussleistung Kompressor 2,5 m³/minAnschlussleistung Trockner 5 m³/minAnschlussleistung Filter 25 m³/minSpannung 230VAC / 50-60HzBetriebsdruck 0,8 - 16 barTemperatur +1 °C bis + 60 °CAnschlussgewinde 1 x G 1/2Kondensatablauf DN 8-10 bzw. G 1/4iAbmessungen T x B x H 65 x 149 x 118 mmGewicht ca. 0,8 kgLeistungsaufnahme max. 2 WBei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben.Funktionsweise:Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Beko Öl-Wasser-Trenner, Modell Öwamat 10:Max. Kompressorenleistung: 2,4 m³/min - 2.400 l/minBehälter Volumen: 10 LiterFüllvolumen: 4,3 LiterKondensatzul auf (Schlauch): 2 x G1/2Wasserablauf: G1/2 (Schlauch)Leergewicht: 3,5 kgMin./max. Temperatur: +5/+60 °CMax. Betriebsdruck am Zulauf: 16 barVorfilter: 2,5 LiterHauptfilter: 2,6 LiterDer ÖWAMAT 10 für höchste Anforderungen in Nachhaltigkeit, Effizienz und Wirtschaftlichkeit für die dezentrale Öl-Wasser-Trennung direkt am Entstehungsort.Das aufbereitete Kondensat kann direkt als gereinigtes Wasser in die Kanalisation eingeleitet werden.Der ÖWAMAT verfügt über eine bauaufsichtliche Zulassung Z-83.5-9 des Deutschen Instituts für Bautechnik und benötigt keine wasserrechtliche Genehmigung.Die ÖWAMAT-Vorteile im Überblick:Anlagen gerechte Baugröße auch in bereits bestehenden Anlagen nachrüstbarDoppelte Standzeit der Filtereinheitenkeine EnergiekostenBauartzulassungJederzeit einfache Nachrüstung einer Heizung zum FrostschutzErsatz-Aktivkohlefilter:OEKOSORB-Austauschfilter sind als Originalkomponenten exakt auf die Anwendung im ÖWAMAT abgestimmt und bewirken eine optimale Verteilung und Durchströmung des Kondensats im Filter. Das Material hält ungelöste Ölanteile und Schmutz sicher zurück und erzielt einen hohen Reinigungsgrad und eine lange Lebensdauer.Die OEKOSORB-Vorteile im Überblick:Perfekt auf die Anwendung im ÖWAMAT abgestimmtLange Filterstandzeiten durch Verwendung bester FiltermaterialienSicherheit durch optimale Adsorption gelöster ÖlanteileGesetzeskonforme Öl-Wasser-Trennung (WHG)Bitte beachten Sie!Nach dem Wasserhaushaltsgesetz WHG § 19 i "Sorgfaltspflicht des Betreibers" ist der Betreiber stets verpflichtet ein zusätzliches Original Filterset auf Vorrat zu halten.Dieses Austauschfilter-Set besteht aus:Vorfilter: 1 x 2 LiterHauptfilter: 1 x 3 Liter
RENNER-Kondensatableiter UFM-D03

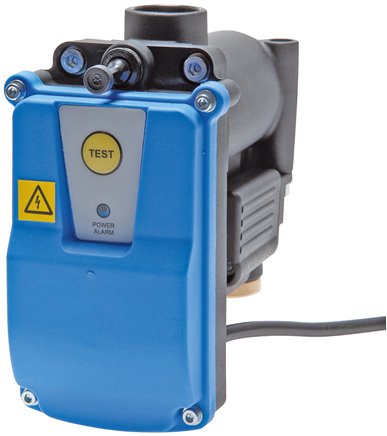

elektr. Kondensatableiter bis max. 9,3 m³/min
Weitere Eigenschaften:max. Abscheideleistung (L/h)25max. Liefermenge des Verdichters* (m3/min)15,4max. Trocknerleistung (m3/min)31,0Kondensatzulauf IGG 1/2"Tiefe (mm)140Breite (mm)85Höhe (mm)166Gewicht900 g / Stk.
DF-Kondensat-Sammelleitung für 2 Anschlüsse
Kondensatableiter, G 1/2", taktgesteuert, 230 V AC
Werkstoffe:Ventil: Messing, Dichtungen: FKM, Taktgeber: KunststoffTemperaturbereich:+1°C bis +50°CSpannungsversorgung:230 V ACSchutzart:IP 65Betriebsdruck:0 bis 16 barFunktion:Magnetventil mit großer Nennweite und vorgeschaltetem Timer. Öffnungszeit ist stufenlos zwischen 0,5 und 10 Sekunden einstellbar, Zyklus ist stufenlos zwischen 30 Sekunden und 45 Minuten einstellbar.*von Gewindeanschluss zu Gewindeanschluss, **Mitte Gewindeanschluss - Oberkante TimerWeitere Eigenschaften:GewindeG 1/2"DN (mm)4Länge* (mm)46Breite (mm)88Höhe** (mm)95Taktgeber als ErsatzteilKONDENS TIMEGewicht470 g / Stk.
DF-Kondensat-Sammelleitung für 3 Anschlüsse
Kondensatableiter, G 1/4", taktgesteuert, 230 V AC
Werkstoffe:Ventil: Messing, Dichtungen: FKM, Taktgeber: KunststoffTemperaturbereich:+1°C bis +50°CSpannungsversorgung:230 V ACSchutzart:IP 65Betriebsdruck:0 bis 16 barFunktion:Magnetventil mit großer Nennweite und vorgeschaltetem Timer. Öffnungszeit ist stufenlos zwischen 0,5 und 10 Sekunden einstellbar, Zyklus ist stufenlos zwischen 30 Sekunden und 45 Minuten einstellbar.*von Gewindeanschluss zu Gewindeanschluss, **Mitte Gewindeanschluss - Oberkante TimerWeitere Eigenschaften:GewindeG 1/4"DN (mm)4Länge* (mm)40Breite (mm)88Höhe** (mm)95Taktgeber als ErsatzteilKONDENS TIMEGewicht470 g / Stk.
Kondensatableiter, G 1/2", halbautomatisch
Anwendung:Kondensatableiter haben den Zulauf von oben und werden an senkrechten Leitungen, meistens am Ende einer mit Gefälle verlegten Druckluftleitung, zur Kondensatentleerung angebaut.Werkstoffe:Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:+1°C bis +50°CEingangsdruck:1,5 bis 16 barATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU*sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:Kondensatablasshalbautomatisch*GewindeG 1/2"Behältervolumen (cm3)49Gewicht180 g / Stk.
Kondensatableiter, G 1/2", automatisch
Anwendung:Kondensatableiter haben den Zulauf von oben und werden an senkrechten Leitungen, meistens am Ende einer mit Gefälle verlegten Druckluftleitung, zur Kondensatentleerung angebaut.Werkstoffe:Körper: PA 66 GF60, Dichtungen: NBR, Kondensatbehälter: PolycarbonatTemperaturbereich:+1°C bis +50°CEingangsdruck:1,5 bis 16 barATEX:Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU*sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.Weitere Eigenschaften:Kondensatablassautomatisch*GewindeG 1/2"Behältervolumen (cm3)49Gewicht210 g / Stk.
Atlas Copco Kondensatableiter EWD 330C HP 2 1/2" (geeignet für ölfreies Kondensat)
Atlas Copco Kondensatableiter EWD 330 C HPKompakter, elektronischer, niveaugesteuerter, vollautomatischer,anschlussfertiger Ableiter. Technische DatenVolumenstrom max. 330 l/s20 m³/minBetriebsüberdruck max. 16 barBetriebstemperatur min. 1 °CBetriebstemperatur max. 60 °CSteuerspannung 230 V / 50 HzSchutzart IP 65Material – Gehäuse Alu-Guss Abmessungen, Gewichte und AnschlüsseAbmessungen: Länge/Höhe 212 / 162 mmNetto-Gewicht: 2,0 kgRohranschlüsse: Kondensatzulauf 2 x G 1/2Kondensatablauf: innen Ø 13 mm LieferumfangSteuerungselektronikKorrosionsschutz, innen und außenAlarmrelais inklusive TestfunktionIntegriertes NetzteilPotentialfreier Kontakt
AKTION DF-Kondensat-Set Kondensatableiter und Öl-Wasser-Separator bis 3,0 m³/min Kompressorleistung
Set bestehend aus: 1x Schneider Kondensatableiter Ecomat CDE 10 1x Anschlusskabel zu Kondensatableiter 1x Doppelnippel trennbar R 1/2" - R 1/2", Messing 1x Doppelnippel trennbar R 1/2" - R 3/8", Messing 1x PVC-Gewebeschlauch 10x16,0 mm, transparent, 4 Meter 5x 9 mm Schlauchschelle 12 - 22 mm, Stahl verzinkt (W1) 1x Atlas Copco Öl-Wasser-Trenner OSC 50 CARB 3x Gewindetülle G 1/2" - 10mm, Messing 1x Schlauchverbindungsrohr 9 (3/8")mm, Messing 1x Verschlussstopfen Innensechskant G 1/2", Messing 1x Anaerobe Schraubensicherung, Loxeal 55-03, 10 ml Beschreibung zu Kondensatableiter Ecomat CDE 10: Die qualitativ hochwertigen Kondensatableiter der Baureihe CSED, entfernen zuverlässig und effizient Feuchtigkeit aus Ihrem Druckluftsystem. Die sensorgesteuerten elektronischen Kondensatableiter arbeiten verlustfrei und lassen Kondensat nur bei Bedarf ab, ohne dass gleichzeitig Druckluft entweicht. Kondensat in der Druckluft ist nicht nur schädlich für pneumatische Komoponenten und Werkzeuge, sondern verursacht auch Korrosion in den Rohrleitungen. Mit der Verwendung dieser zuverlässigen Kondensatableiter schützen sie ihre Druckluftinstallation und sparen auch noch Energie. Produktvorteile CSED 0222C: Automatisch gesteuerter Kondensatablass, kein Druckluftverlust Potentialfreier Kontakt zum Auslösen eines Alarms bei Störungen Prüftaste zum manuellen Ablassen Einfache mechanische und elektrische Anschlüsse Technische Daten CSED 0222C: Betriebsdruck (bar) 0,2 - 16 Für Kompressorleistung * (m3/h) 378 Für Kompressorleistung * (l/min) 6300 Für Kältetrocknerleistung ** (m3/h) 756 Für Kältetrocknerleistung ** (l/min) 12600 Temperaturbereich (°C) 1 - 60 Elektrischer Anschluss (V / Hz) 230 / 50 AC Druckluftanschluss oben 1/2" ig, drehbar Kondensatablass (mm) für Schlauch ID 10 bis 12mm L x B x H (mm) 160 x 69 x 107 Gewicht (kg) 0,5 * Druckluftleistung wenn nach Kompressor montiert ohne Vorabscheidung ** passend zu Kältetrocknerleistung mit Vorabscheidung Beschreibung zu Atlas Copco Öl-Wasser-Trenner OSC 50 CARB Kompakte, vollautomatische, nach dem Stand der Technik im Sinne §7a des Wasserhaushaltsgesetzes gefertigter und geprüfter Öl-Wasser Trenner. Referenzbedingungen (Mildes Klima - Mitteleuropa) Relative Luftfeuchtigkeit am Eintritt 60 % Betriebsdruck 7 Bar Lufteintrittstemperatur 25 °C Betriebsstunden pro Tag 12 h Ölsorten Roto-Inject Fluid Ndurance, Roto Synthetic Fluid Ultra Technische Daten Volumenstrom mit Trocknern und Filtern max. 50 l/s min. 24 l/s Volumenstrom ohne Trocknern und Filtern max. 63 l/s min. 34 l/s Restölkonzentration am Auslass max. ≤10 mg/l Grenzwerte Umgebungstemperatur min. 1 °C max. 46 °C Kondensateintrittstemperatur min. 1 °C max. 60 °C Abmessungen, Gewichte und Anschlüsse Länge/Breite/Höhe 390/287/428 mm Nettogewicht 5,8 kg Anschlüsse Kondensatzulauf 2 x 1/2 " Wasserablauf 1/2 " Testanschluss 1/4 "
Kondensat im Druckluftsystem: So schützen Sie Behälter, Leitungen und Co!
In Druckluftsystemen entsteht jede Menge Kondensat. Damit ist in der Regel Kondenswasser gemeint - also das Wasser, das sich im Verdichtungsprozess niederschlägt, wenn die mit Wasserdampf angereichterte Druckluft auf kältere Oberflächen trifft und unter den Taupunkt abgekühlt wird. Das meist ölhaltige und durch andere Partikel verunreinigte Kondensat kann sich dabei an vielen Stellen bilden und absetzen - vom Druckluftbehälter über Kältetrockner und Filter bis hin zu Leitungen und Werkzeugen. Wird das Kondenswasser nicht beseitigt, kann dies zu gravierenden Störungen und ungewollten Produktionsausfällen führen! Umso wichtiger sind Geräte, wie die sogenannten “Kondensatableiter“, die das verschmutzte Öl-Wasser-Gemisch aus dem Druckluftsystem entfernen und ableiten. Behälter, Rohrleitungen und andere Geräte können dank der Kondensatabscheider zuverlässig vor Korrosion und Verschmutzungen geschützt werden.
Wichtig: Kondensat enthält neben Wasser eine Reihe von Verunreinigungen, wie Staub, Öl oder Kohlenwasserstoff. Es darf daher nicht in die Umwelt entsorgt werden. Im Rahmen der Kondensataufbereitung separieren spezielle Öl-Wasser-Trenner die Bestandteile voneinander, so dass die gereinigte Flüssigkeit problemlos abgeleitet werden kann.
Was ist ein Druckluft Kondensatableiter genau?
Ein Kondensatableiter ist ein Gerät, das im Rahmen der Druckluftaufbereitung eingesetzt wird. Es entfernt Kondenswasser aus dem System und reduziert das Druckniveau auf atmosphärischen Druck. Die Abscheidung von freiem Kondensat zählt nach der Verdichtung zum ersten Aufbereitungsschritt: Die erwärmte Druckluft gelangt nach der Kompression in den Druckbehälter und kühlt ab. Das Kondensat, das bei der Abkühlung der Druckluft entsteht, fällt an der Behälteroberfläche als Wassertröpfchen an. Als Folge sammelt sich die Flüssigkeit am Boden des Behälters. Statt das Öl-Wasser-Gemisch „von Hand“ am Kondensatablassventil abzulassen, übernehmen im gewerblichen Bereich die praktischen Druckluft Kondensatableiter diese Aufgabe. Überwiegend handelt es sich dabei um automatische bzw. elektronisch niveaugeregelte Geräte, wie beispielsweise den BEKOMAT 31 U mit Anschlusskabel.
Wussten Sie? Oft werden die Begriffe Kondensatableiter, Kondensatabscheider und Wasserabscheider synonym verwendet. Das ist aber nicht ganz korrekt. Wasserabscheider finden sich im Gegensatz zu den Kondensatableitern in der „Druckluftlinie“ und scheiden Kondenswasser als sog. Filter-Wasserabscheider aus dem Druckluftnetz - und nicht z. B. am Behälter - ab.
Welche Arten von Kondensatableitern gibt es?
Im Bereich der Druckluft Kondensatableiter haben sich mittlerweile drei Bauarten etabliert: Schwimmableiter, zeitgesteuerte Kondensatventile oder elektronisch niveaugeregelte Geräte. Was die drei Arten der Kondensatableitung jeweils ausmacht, haben wir hier für Sie zusammengefasst:
Schwimmerableiter:
Der mechanisch funktionierende Ableiter mit Schwimmer-Mechanismus ist oft an Filtern und Trocknern zu finden. Der einfache und günstige Schwimmerableiter arbeitet ohne Druckverluste und kommt ohne Fremdenergie aus. Von Nachteil ist die empfindliche Mechanik: Der Schwimmer kann schnell verkleben.
Zeitgesteuertes Kondensatventil:
Hier wird ein Magnetventil über eine Zeitsteuerung geöffnet. Das Gerät funktioniert einfach und sicher und ist äußerst platzsparend. Allerdings ist mit höheren Druckverlusten zu rechnen, da das Ventil auch öffnet, wenn kein Kondensat vorhanden ist. Bei stark schwankenden Kondensatmengen empfiehlt sich das Gerät nicht.
Elektronisch niveaugeregelter Kondensatableiter:
Das kompakte Gerät arbeitet dank der intelligenten Steuerung per Sensor mengenangepasst, kostensparend und wartungsarm. Während der Ableitung kommt es im Gegensatz zu den anderen Geräte-Bauarten zu keinen Druckluftverlusten! Einziger Nachteil: Die etwas höheren Anschaffungskosten.
Wie funktioniert ein Kondensatableiter?

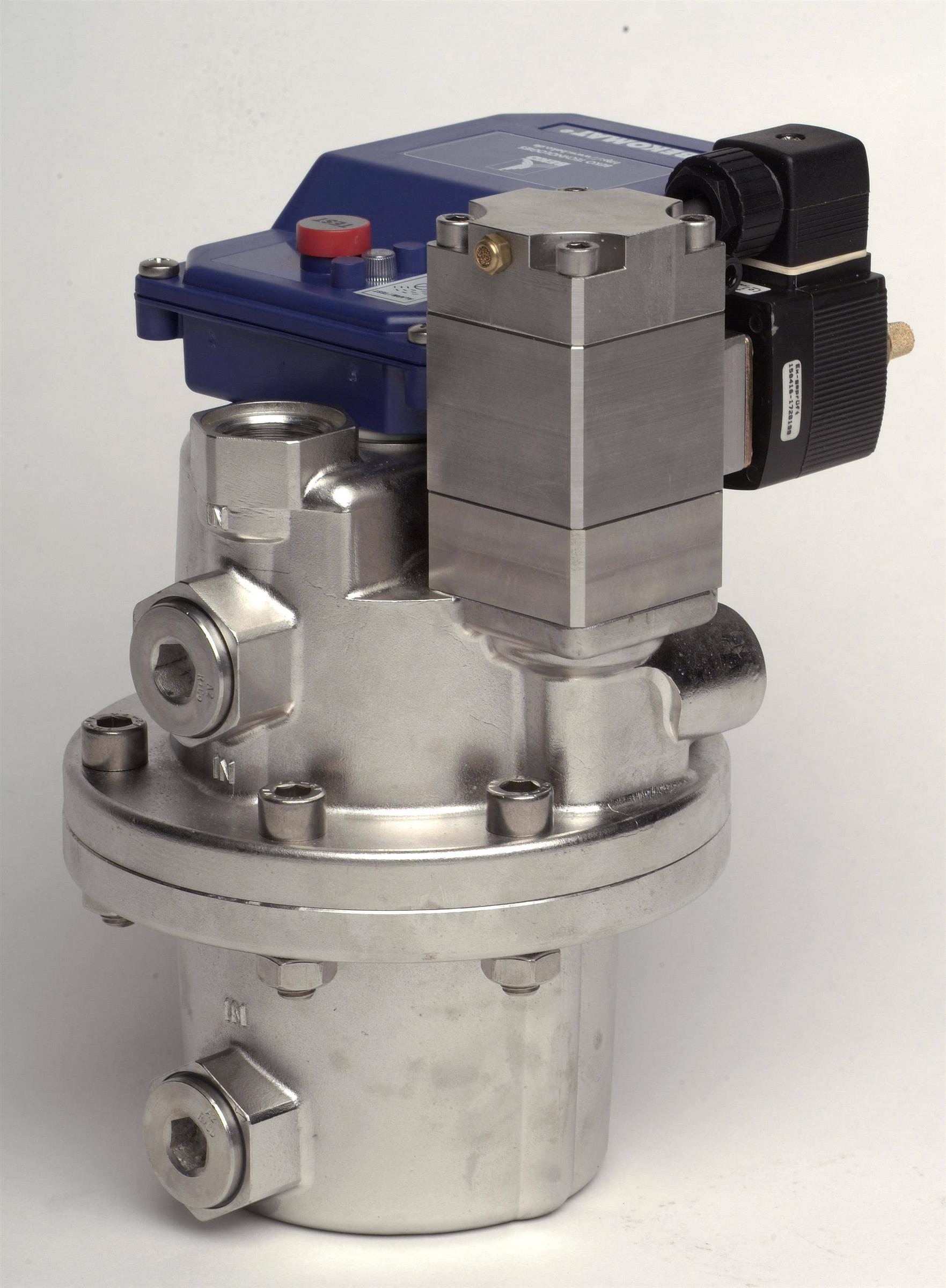

Ideal für jede Druckluftanlage sind elektronisch niveaugeregelte Kondensatableiter: Diese Bauart besitzt einen Sensor im Kondensatsammelraum, welcher bei Erreichen eines Sollwertes die Entleerung einleitet und die Ablaufleitung wieder rechtzeitig verschließt. Wie Druckluft Kondensatabscheider mit elektronischer Niveauerfassung genau funktionieren, haben wir Ihnen am Beispiel des BEKOMAT von BEKO TECHNOLOGIES zusammengefasst:
- Kondenswasser gelangt durch den Kondensateintritt in den Sammelbehälter
- Niveausensor erkennt das Vorhandensein von Flüssigkeit
- Bei Erreichen der Pegelhöhe gibt der Sensor ein Signal an die Steuerelektronik
- Steuerelektronik verarbeitet das Signal
- Steuerelektronik gibt Impuls an das Magnetventil weiter
- Magnetventil öffnet die Vorsteuerleitung zum Druckausgleich mit der Auslaufleitung
- Ventilmembran auf dem Ventilsitz öffnet sich aufgrund des Druckausgleichs
- Kondensat wird durch die Auslaufleitung abgeleitet
- Pegel im Sammelbehälter sinkt wieder
- Intelligente Steuerelektronik ermöglicht, dass keine Druckluft abgeleitet wird
Intelligente Steuerung: Vorteile von elektronischen Kondensatableitern
Druckluft Kondensatableiter sind in vielen Unternehmen für eine wirtschaftliche Druckluftaufbereitung sowie eine reibungslose Druckluftversorgung unentbehrlich. Viele Betriebe greifen daher auf elektronische niveaugesteuerte Kondensatableiter zurück. Welche Vorteile Sie haben, haben wir Ihnen hier übersichtlich aufgelistet:
- Keine Druckluftverluste durch unnötiges Öffnen und Verschließen der Leitungen
- Energie- und kostensparendes Arbeiten durch eine intelligente Steuerelektronik
- Störmeldungen und Alarmfunktion geben Kontrollmöglichkeiten
- Wartungsteile in einheitlicher Baugruppe ermöglichen einen einfachen Austausch
- Schonendes Ableiten des aggressiven Kondensats (wichtig für das Öl-Wasser-Trenngerät)
Top Markenqualität: Druckluft Kondensatabscheider und Sammelleitungen bei DF!
Als Online-Fachhändler für komplette Druckluftlösungen steht für uns die Qualität der einzelnen Komponenten an erster Stelle. Denn genau wie Sie, sind wir an einer störungsfreien, kostensparenden und intelligenten Druckluftversorgung interessiert. Daher bieten wir Ihnen ausschließlich Produkte von renommierten Markenherstellern. Entdecken Sie gleich hier unsere große Markenvielfalt im Bereich des Kondensatmanagements:
- BEKO Kondensatableiter
- Schneider Kondensatableiter
- Schneider Kondensat-Sammelleitung
- Renner Kondensatableiter
- DF Kondensat-Sammelleitung
Wussten Sie schon: Eine Kondensat-Sammelleitung kann an mehrere Druckluftgeräte angeschlossen werden. Somit ist die Entsorgung des Druckluftkondensats von Filtern, Kältetrocknern und Behältern zum Öl-Wasser-Trenner möglich. Die DF-Sammelleitung für 3 Anschlüsse ermöglicht z. B. einen Anschluss an bis zu drei Geräten.
Quelle: Atlas Copco - Wasserabscheider: Wie Sie Ihre Druckluft vor Kondensat schützen
Sie haben noch Fragen zu Druckluft Kondensatabscheidern oder planen eine praktische Sammelleitung? Dann nutzen Sie einfach ganz bequem unser Kontaktformular. Wir freuen uns auf Sie.
