Gummischwingelement GSE 40 L2 /4 DGKB110064
Mit beidseitigem Gewinde Verpackungsinhalt 4 Stück Technische Daten Durchmesser 40 mm Größe M 8

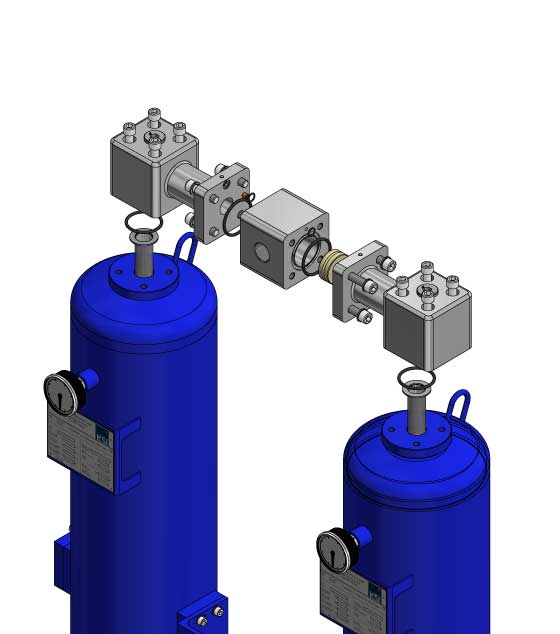

Druckluft-Adsorptionstrockner ATKN-34 kaltregeneriert | 340 m³/h
DF-Druckluftfilter-Element Vergleichs-Nr. Hiross C 016
CLEARPOINT V Aktivkohleadsorber L295V
Restgehalt Ölaerosol und Öldampf am Austritt:besser als Klasse 1 nach DIN ISO 8573-1 ( bis zu 0,003mg/m³ bei 20°C und 1 bar[a])Feststoffverunreinigungen bis zu 1µmEintrittszustand:Drucktaupunkt < 7°C (entspricht relativer feuchte <35% bei 25°C bzw. 20% bei 35°C)Restgehalt Ölaerosole max. 0,01 mg/m³ bezogen auf 20°C und 1 bar (a)Hinweis:Bei hoher Eintrittskonzentration von Ölaerosolen (> 2 mg/m³) ist mehrstufige Vorfiltration notwendigBetriebstemperatur: max. 50°C, empfohlen 35°CMax. Betriebsdruck: 16 bar [ü]ab L 295 V: 11 bar[ü]Clearpoint VL205 VL210VL215VL220VL225VL230VL240VL250VL260VL275VL295VStandzeit* bei 35°C [h]10.00010.00010.00010.00010.00010.00010.00010.00010.00010.00010.000AnschlussG 1"G 1"G 1"G 1 1/2"G 1 1/2"G 1 1/2"G 2"G 2"G 2 1/2"G 2 1/2"G 2 1/2"Volumenstrom 7 bar [ü]* (m³/h)135155200280380500630800100012501550Höhe(mm)15801490149018501850181019801940197019702080Breite(mm)340340340450450450420470570570620Ges. Breite(mm)405405405530530530-----Höhe bis Luftauslasser(mm)270280280380380380105105120120120Gewicht(kg)608585130130160200220260260330Kategorie nach PED97/23/EC l Fluidgruppe 2llllllllllllllllllllllVlVlVBestell-Nr.:M010RF-WM-OFM012RF-WMX-OFM015RF-WM-OFM018RF-WM-OFM020RF-WMX-OFM022RF-WMX-OFM023RF-WM-OFM025RF-WM-OFM027RF-WM-OFM030RF-WMX-OFM032RF-WMX-OF
Druckluftbehälter 3000 lt, 11,5 bar, Stahl verzinkt, PED, mit Armaturensatz
Druckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Überragenden Korrosionsschutz bietet die im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine massiv längere Lebensdauer gegenüber unbeschichteten Druckluftbehältern.Technische Daten : Inhalt (l)3000Behälter Ausführungstehend, verzinktDruck (bar)11,5Durchmesser Ø (mm)1200Höhe gesamt (mm)2965Höhe bis Behälterboden (mm)185Druckluft Anschlüsse4 x 3"ArmaturensatzInklusivSicherheitsventil1", 11,5 bar, 39814 l/minGewicht (kg)602Behälter Norm *PED* PED: Gemäss Druckgeräteverordnung 2014/68/EUWeitere Masse siehe Zeichnung im DownloadTechnische Änderungen ohne Ankündigung vorbehalten
CLEARPOINT V Aktivkohleadsorber L1250V
Restgehalt Ölaerosol und Öldampf am Austritt:besser als Klasse 1 nach DIN ISO 8573-1 ( bis zu 0,003mg/m³ bei 20°C und 1 bar[a])Eintrittszustand:Drucktaupunkt < 7°C (entspricht relativer feuchte <20% bei 35°C bzw. 20% bei 35°C)Restgehalt Ölaerosole max. 0,01 mg/m³ bezogen auf 20°C und 1 bar (a)Hinweis:Bei hoher Eintrittskonzentration von Ölaerosolen (> 2 mg/m³) ist mehrstufige Vorfiltration notwendigBetriebstemperatur: max. 50°C, empfohlen 35°CMax. Betriebsdruck: 16 bar [ü]ab L 295 V: 11 bar[ü]Clearpoint VL1250VL1550VL1700VL2000VL2300VL2600VL2900VStandzeit* bei 35°C [h]10.00010.00010.00010.00010.00010.00010.000Anschluss65658080100100100Volumenstrom 7 bar [ü]* (m³/h)1250155017002000230026002900Länge(mm)2300227023352360248025002520Tiefe(mm)70075075085085010001000Breite(mm)6807558058559059551005Aktivkohle (kg)130165180210245280310Gewicht(kg)355420500600670750820Kategorie nach PED97/23/EC l Fluidgruppe 2lVlVlVlVlVlVlVBestell-Nr.:4022365402335540211144020925402064340233564023305
Aktivkohle F-ATC-AP 1 Füllung für ATC-APN 1 | ATC-AP 1
BEKO Adsorptionstrockner DRYPOINT AC 171 mit BEKOMAT Kondensatableiter
DRYPOINT AC 171AnschlussG 3/8"Volumenstrom59,5Höhe 1460Breite281Tiefe92Bestell-Nr.: mit BEKOMAT 20 FMBE-4006890
Druckluftbehälter 20 lt, 10 bar, Stahl lackiert, AD 2000, Rot (RAL 3009, 2-K)
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Optional:blau lackiert (RAL 5015) -5015, resedagrün lackiert (RAL 6011) -6011*nur für Schienenfahrzeuge, beigerot (RAL 3012), **nur für Kfz, tiefschwarz (RAL 9005), ***wir empfehlen die Verwendung von 2 Stk.Weitere Eigenschaften:Ausführungrot lackiert (RAL 3009, 2-K)Inhalt (L)20Betriebsdruck (bar)0 - 10Ø (mm)246Länge (mm)500Anschlüsse (IG)2 x G 1/2, 2 x G 1"Passende BehälterbefestigungenBHLF 20/30BeschreibungDruckluftbehälterTemperaturbereich (°C)-40 bis +100Gewicht9 kg / Stk.
Druckluftbehälter 2000 lt, 11 bar, Stahl verzinkt, AD 2000, BHS 2000/11 V
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)2000Betriebsdruck (bar)11Ø (mm)1.100Höhe (mm)2.470Anschlüsse (IG)3 x Rp 1/2, 2 x Rp 2, 4 x Rp 2-1/2"Temperaturbereich (°C)-20 bis +50Gewicht532 kg / Stk.
Druckluft-Kältetrockner DRYPOINT RS HP Typ RS320HP50
DRYPOINTRS 320 HP50/ACVolumenstrom (Nm³/h)315Leistungsaufnahme (kW)0,70Druckverlust (?p bar [ü])0,20Luftanschluss (Ø)G1" BSP-FHöhe (mm)885Breite (mm)555625Tiefe (mm)580Gewicht (kg)89Bestell-Nr.BE-4020118
CLEARPOINT 3E Filter Typ L0150Druckluft-Feinfilter mit BEKOMAT Kondensatableiter (VARIO FM)
Sehr niedriger Differenzdruck bei optimaler AbscheideeffizienzLeistungsoptimiert bis 11% höherer VolumenstromValidiert nach ISO 12500-1 und -3Mit BEKOMAT Vario FM bzw. BEKOMAT 14Max. Betriebstemperatur: 60 °CMax. Betriebsdruck: 16 bar [ü] L204-L304 : 10 bar [ü] (optional 16 bar [ü])Filter für Erdgas (CNG) auf Anfrage Stellfüße optional erhältlichCLEARPOINT 3E (C-N) L080L100L102L150L156Anschluss (PN16 DIN2633)DN80DN100DN100DN150DN150Volumenstrom 7 bar [ü]* (m³/h) leistungsorientiert158031604740632011060Volumenstrom 7 bar [ü]* (m³/h) energieorientiert14202840426056809940Breite(mm)490540540600600B(mm)173200208233238Länge(mm)13501399142014701478Aufstellgröße(mm)11341183120412541262Bodenabstand(mm)330330460460460Volumen(l)2445667399Gewicht(kg)586893120130Kategorie nach PED97/23/EC l Fluidgruppe 2llllllllllBestell-Nr.: Filter mit BEKOMAT Vario FML080 (Typ) WTL100 (Typ) WTL102 (Typ) WTL150 (Typ) WTL156 (Typ) WT TypCGFSNFeststoffpartikel Klasse nach DIN ISO 8573-143211Ereichbare Klasse nach DIN ISO 8573-14.-4.3.-3.2.-2.1.-1.1.-1.Ölaerosolgehalt bei 20°C, 1 bar [a]- Eintrittseite (mg/m³)2010522Ölaerosolgehalt bei 20°C, 1 bar [a]- Austrittseite (mg/m³)510,10,010,005Differenzdruck bar (nass gesättigt)0,050,120,150,2>0,2Anfangsdifferenzdruck bar(trocken)0,030,040,050,060,08
Druckluftbehälter 1500 lt, 16 bar, Stahl verzinkt, AD 2000, BHS 1500/16 V
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)1500Betriebsdruck (bar)16Ø (mm)1.000Höhe (mm)2.250Anschlüsse (IG)3 x Rp 1/2, 2 x Rp 1, 4 x Rp 2"Temperaturbereich (°C)-20 bis +50Gewicht527 kg / Stk.
BEKO DRYPOINT® RA 630 / AC mit Bekomat eco Druckluft-Kältetrockner luftgekühlt
Druckluft-Kältetrockner DRYPOINT RS HP Typ RS45HP50
DRYPOINTRS 45 HP50/ACVolumenstrom (Nm³/h)45Leistungsaufnahme (kW)0,18Druckverlust (?p bar [ü])0,24Luftanschluss (Ø)G3/8" BSP-FHöhe (mm)475Breite (mm)370625Tiefe (mm)515Gewicht (kg)29Bestell-Nr.BE-4020044
Druckluftbehälter 50 lt, 16 bar, Stahl verzinkt, AD 2000
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)50Betriebsdruck (bar)16Ø (mm)276Länge (mm)930Anschlüsse (IG)2 x Rp 1/4, 3 x Rp 1/2, 2 x Rp 1"Temperaturbereich (°C)-10 bis +50Gewicht24 kg / Stk.
CLEARPOINT V Aktivkohleadsorber L1550V
Restgehalt Ölaerosol und Öldampf am Austritt:besser als Klasse 1 nach DIN ISO 8573-1 ( bis zu 0,003mg/m³ bei 20°C und 1 bar[a])Eintrittszustand:Drucktaupunkt < 7°C (entspricht relativer feuchte <20% bei 35°C bzw. 20% bei 35°C)Restgehalt Ölaerosole max. 0,01 mg/m³ bezogen auf 20°C und 1 bar (a)Hinweis:Bei hoher Eintrittskonzentration von Ölaerosolen (> 2 mg/m³) ist mehrstufige Vorfiltration notwendigBetriebstemperatur: max. 50°C, empfohlen 35°CMax. Betriebsdruck: 16 bar [ü]ab L 295 V: 11 bar[ü]Clearpoint VL3400VL4200VL5000VL6000VL7000VL8200VStandzeit* bei 35°C [h]10.00010.00010.00010.00010.00010.000Anschluss100150150150150150Volumenstrom 7 bar [ü]* (m³/h)340042005000600070008200Länge(mm)254028102870293029703010Tiefe(mm)100011001250125014501450Breite(mm)105510301130122513451445Aktivkohle (kg)360440530635740870Gewicht(kg)92011201370163019302220Kategorie nach PED97/23/EC l Fluidgruppe 2IVIVIVIVIVIVBestell-Nr.:402221040233574020202402335840233604023361
Druckluft-Kältetrockner DRYPOINT RS HP Typ RS450HP50
DRYPOINTRS 450 HP50/ACVolumenstrom (Nm³/h)450Leistungsaufnahme (kW)0,84Druckverlust (?p bar [ü])0,22Luftanschluss (Ø)G1" BSP-FHöhe (mm)885Breite (mm)555625Tiefe (mm)580Gewicht (kg)101Bestell-Nr.BE-4020119
Druckluft-Kältetrockner DRYPOINT RA WC Typ RA630WC
DRYPOINT RA/WC 630/WC - Druckluft-Kältetrockner wassergekühlt Ihre Vorteile auf einen Blick Effiziente Trocknung durch hochwirksame Aluminium-Plattenwärmetauscher Stabiler Drucktaupunkt von +3°C durch Heißgas-Bypass-Ventil mit externem Drucklausgleich Robuster und wartungsfreier Verflüssiger (wasserbeaufschlagt) Optimale Absicherung des Kältekreislaufs durch Nieder- und Hochdruckschalter (ab Modell 490 serienmäßig) Serienmäßig mit BEKOMAT ausgestattet Zentrale Systemsteuerung zur Funktionskontrolle des Trockners und Überwachung des integrierten BEKOMAT Kostengüstige und einfach durchzuhührende Wartung RS485 ModBus Schnittstelle (ab DRYPOINT RA 1080) Technische Daten Volumenstrom bei 3 °C 630 m³/h Leistungsaufnahme 0,95 kW Druckverlust 0,13 bar Luftanschluss G2 BSP-F Höhe 975 mm Breite 555 mm Tiefe 625 mm Gewicht 91 kg Zum Schutz des Trockners empfehlen wir vor dem Trocknereingang einen CLEARPOINT Grobfilter (CX, 25 µm). Bei hohem Öleintrag empfehlen wir einen CLEARPOINT Feinfilter (FX, 1 µm).
Druckluftbehälter 1000 lt, 16 bar, Stahl verzinkt, AD 2000, BHL 1000/16 V
Hinweis:Berechnung nach Regelwerk AD 2000 (Wandung mit erhöhtem Korrosionszuschlag)Weitere Eigenschaften:WerkstoffStahl verzinktInhalt (L)1000Betriebsdruck (bar)16Ø (mm)800Länge (mm)2.120Anschlüsse (IG)2 x Rp 1/2, 1 x Rp 1-1/4, 2 x Rp 1-1/2"Temperaturbereich (°C)-20 bis +50Gewicht315 kg / Stk.
CLEARPOINT V Aktivkohleadsorber L1700V
Restgehalt Ölaerosol und Öldampf am Austritt:besser als Klasse 1 nach DIN ISO 8573-1 ( bis zu 0,003mg/m³ bei 20°C und 1 bar[a])Eintrittszustand:Drucktaupunkt < 7°C (entspricht relativer feuchte <20% bei 35°C bzw. 20% bei 35°C)Restgehalt Ölaerosole max. 0,01 mg/m³ bezogen auf 20°C und 1 bar (a)Hinweis:Bei hoher Eintrittskonzentration von Ölaerosolen (> 2 mg/m³) ist mehrstufige Vorfiltration notwendigBetriebstemperatur: max. 50°C, empfohlen 35°CMax. Betriebsdruck: 16 bar [ü]ab L 295 V: 11 bar[ü]Clearpoint VL1250VL1550VL1700VL2000VL2300VL2600VL2900VStandzeit* bei 35°C [h]10.00010.00010.00010.00010.00010.00010.000Anschluss65658080100100100Volumenstrom 7 bar [ü]* (m³/h)1250155017002000230026002900Länge(mm)2300227023352360248025002520Tiefe(mm)70075075085085010001000Breite(mm)6807558058559059551005Aktivkohle (kg)130165180210245280310Gewicht(kg)355420500600670750820Kategorie nach PED97/23/EC l Fluidgruppe 2lVlVlVlVlVlVlVBestell-Nr.:4022365402335540211144020925402064340233564023305
Was ist Druckluftaufbereitung?
Druckluftaufbereitungsprodukte werden, wie der Name schon sagt, zur Aufbereitung von Druckluft eingesetzt. Schmutzpartikel können aus der Druckluft herausgefiltert, der Feuchtigkeitsgehalt reduziert und der Restölgehalt minimiert werden. Darüber hinaus kann Wasser im Druckluftsystem in Form von Kondensat an verschiedenen Stellen aufgefangen und in bestimmte Bestandteile getrennt werden. Das Ziel der Druckluftaufbereitung ist es, eine möglichst trockene, saubere oder sogar sterile Druckluftqualität zu erreichen. Dadurch werden Leckagen, Korrosion, Verschmutzung und Rost im Druckluftsystem verhindert. Darüber hinaus spart eine gezielte Aufbereitung unnötige Wartungskosten und entspricht den Anforderungen der jeweiligen Anlage oder Anwendung.
Aufbereitungsprodukte nutzen: So bereiten Sie Ihre Anlage auf den Sommer vor!
Heiße Sommer können für Druckluftsysteme ein Problem darstellen. Der Grund: Hohe Temperaturen erhöhen die Luftfeuchtigkeit und lassen überschüssige Feuchtigkeit im System zurück, wenn es am Abend schnell abkühlt. Die Folge ist, dass sich Wasser im System, in den Leitungen und in den nachgeschalteten Geräten absetzt, was zu Schäden und Produktionsausfällen führt. Gleichzeitig erhöht eine hohe Außentemperatur die Temperatur der Kompressoren, was zu Überhitzung und Ausfällen führen kann. Wenn Sie also hohe Wartungskosten und lästige Ausfallzeiten vermeiden wollen, ist es am besten, wenn Sie im Vorfeld Vorkehrungen treffen. Hier finden Sie nützliche Tipps, wie Sie kostspielige Ausfallzeiten im Sommer durch den intelligenten Einsatz von Aufbereitungsprodukten und andere Maßnahmen vermeiden können:
- Installieren eines Drucklufttrockners
Wirkung: Entfernt überschüssiges Wasser aus der Druckluft, insbesondere wenn diese heiß ist
- Wasserabscheider verwenden
Wirkung: Entfernt Wasser aus der Druckluft, meist als Teil einer Wartungseinheit
- Installation eines Kondensatablaufs
Wirkung: Abscheidung von freiem Kondenswasser, verstärkt im Sommer
- Abflüsse auf Kondensatfluss prüfen
Wirkung: Erhöht die Systemeffizienz bei hohen Temperaturen
- Kondensatsammelleitungen verwenden
Wirkung: sammelt geordnet Kondensat aus mehreren Geräten
- Einbau von Filtern
Wirkung: Filtern von Partikeln oder Öldämpfen aus der Druckluft
- Reinigen Sie den Filter
Wirkung: Verhindert Druckverlust und verbessert die Ergebnisse
- Belüftung des Kompressorraums
Wirkung: Schützt das System in den Sommermonaten vor Überhitzung
- Wechsel des Öls
Wirkung: Verbessert die Ölviskosität im Sommer
Die ganze Welt der Druckluftaufbereitungsprodukte von DF Druckluft-Fachhandel!
Der DF Druckluft-Fachhandel-Shop bietet Ihnen eine breite Palette von Produkten zur Druckluftaufbereitung. Je nach Anwendung und Druckluftbedarf ist eine bestimmte Art der Aufbereitung geeignet. Für Außenanwendungen ist die Aufbereitung durch Adsorptionstrockner unabdingbar. Für besonders saubere Luft ist eine Kombination aus Druckluftfilter, Adsorptionstrockner und Aktivkohleabsorber erforderlich. Druckluftfilter entfernen effektiv Staubpartikel, Wasser- und Öltröpfchen aus der Druckluft und verursachen nur einen geringen Druckabfall. Wir bieten auch Industriefilter, gebrauchte Filter und gebrauchte Kältetrockner an. Um bei der Kondensatentsorgung zu sparen, empfehlen wir auch spezielle Öl-Wasser-Trennsysteme. Hier sehen Sie unser Angebot auf einen Blick:
- Kältetrockner
- Industrie-Druckluftfilter Shop
- Drucklufttanks
- Absorptionstrockner
- Aktivkohle / Öldampfabsorber
- Ersatzteile und Verschleißteile
- Hochdruckschläuche - Verbindungsschläuche
- Kondensatableiter
- Membrantrockner
- Öl-Wasserabscheider
- Andere Beko-Produkte
Behandlung für höchste Ansprüche: alles beginnt mit dem richtigen Kältetrockner
Je wärmer die Luft ist, desto mehr Wasserpartikel kann sie aufnehmen. Um die Feuchtigkeit aus der Druckluft zu entfernen, muss die heiße, energiereiche Luft daher abgekühlt werden. Wenn die Temperatur sinkt, kondensiert der Wasserdampf in der Druckluft und entweicht als flüssiges Wasser, als Kondensat. Um diese Kühlung zu erreichen, werden Kältetrockner eingesetzt. Je nach Qualität der Druckluft, die für Ihre Anwendung benötigt wird, muss die Luft auf einen bestimmten Drucktaupunkt abgekühlt werden, um einen möglichst geringen Wassergehalt zu gewährleisten. Wir empfehlen Kältetrockner mit niveaugesteuerten Kondensatableitern und unterstützen Sie gerne bei der Auslegung und Auswahl des richtigen Kältetrockners.
Kältetrockner für jeden Geldbeutel: Verarbeitungsgeräte müssen nicht immer neu sein!
Obwohl die Druckluftaufbereitung für die richtige Druckluftqualität unerlässlich ist, möchte nicht jedes Unternehmen gleich in einen neuen Kältetrockner investieren. In diesem Fall bieten wir im DF Druckluft-Fachhandel-Shop auch gebrauchte Geräte verschiedener Marken an: Die Trockner überzeugen durch ihr junges Baujahr und ihren hervorragenden Zustand. Oft handelt es sich um Vorführgeräte. Entdecken Sie unsere große Auswahl an gebrauchten Kältetrocknern. Außerdem sind die meisten Trockner bereits mit einem Kondensatablauf ausgestattet!
Behandlung für Fachleute: Wie wird die Qualität der Druckluft eingestuft?
Damit Anlagen und Maschinen zuverlässig und sicher arbeiten können, definiert und klassifiziert die Norm ISO 8573-1:2010 bestimmte Anforderungen an die verwendete Druckluft. Diese Anforderungen werden in Druckluftqualitätsklassen in Form einer dreistelligen Zahl eingeteilt. Anhand der Druckluftklasse werden die für die Druckluftaufbereitung verwendeten Komponenten ausgewählt. Wo können Sie die Klassifizierung Ihrer Anlage finden? In der Regel findet sich die Nummer in der Dokumentation der Maschine oder ist direkt beim Hersteller hinterlegt.
