RENNER-Kompressor Modell RSKF-PRO 15,0 mit Kältetrockner - frequenzgeregelt Schraubenkompressor
Renner Schraubenkompressor "Made in Germany"Modell RSKF-PRO 15,0 mit Kältetrockner
mit Frequenzregelung, elektronischer Steuerung RENNERtronic und Vorsatzfiltergitter.
Öleingespritzte Schraubenkompressoren sind heute im entsprechenden Leistungsbereich die modernste und wirtschaftlichste Art der Drucklufterzeugung.RENNER setzt voll auf dieses Verdichtungsprinzip. Die Leistungspalette erstreckt sich von 2,2 bis 355,0 kW bei einem Enddruck bis 15 bar.RENNER-Schraubenkompressoren mit asymetrischem Profil sind für den kompromisslosen, industriellen Einsatz konzipiert. Hohe Wirtschaftlichkeit, lange Lebensdauer, sowie einfache und kostengünstige Wartung sind stets die wichtigsten Kriterien bei der Entwicklung neuer Produkte. Technische Daten:
Nennleistung
15,0 kW
Liefermenge min.
0,71 m³/min
Liefermenge*** max. bei 6 bar
2,74 m³/min
Liefermenge*** max. bei 8 bar
2,57 m³/min
Liefermenge*** max. bei 10 bar*
2,31 m³/min
Liefermenge bei 13 bar
0,93 - 1,86 m³/min
Liefermenge bei 15 bar
0,84 - 1,69 m³/min
Schallpegel**
71 dB(A)
Abmessung L x B x H
1423 x 684 x 1131 mm
Gewicht
456 kg
Druckluftausgang
G 3/4"
* Standard-Druckstufe - andere Druckstufen bitte vor Bestellung angeben - werksseitig wird die gewünschte Übersetzung eingebaut** nach DIN EN ISO 2151:2009*** REflex-Steuerung: 6-10 bar stufenlos regelbar
Vorteile:
2 Jahre volle Funktionsgarantie
Kompakt-Verdichter-Stufen, dadurch Wegfall von Leitungen und Verbindungselementen mit den bekannten Störquellen. Ein separater Ölabscheidebehälter entfällt, keine TÜV-Prüfpflicht
Die Schwingmetallen ermöglichen eine geräusch- und schwingungsarme Aufstellung – auch unmittelbar in Betriebsräumen
Leicht abnehmbare Türen bieten gute Zugänglichkeit an die einzelnen Bauelemente zur Wartung
Verwendung von Normbauteilen deutscher Markenhersteller bieten einen hohen Qualitätsstandard und Beweglichkeit bei Störungen
Konstruktionsmerkmale:
Platzsparend, kleinere Aufstellfläche
Leicht abnehmbare Verkleidungselemente
Optimale Zugänglichkeit zu allen Bauteilen
Anschlussfertig mit Elektrokabel und Kugelhahn
Übersichtliche Elektrik
Optionen:
Elektronische Steuerung RENNERtronic Plus 05591 (+ 1.080 €)
Niveaugesteuerter Kondensatableiter für Kältetrockner 05311 (+ 189 €)
IE4-Motor auf Anfrage
Lieferzeit anfragen
24
%
RENNER-Industriekompressor Schraube RSKF-PRO 2-11,0 mit Kältetrockner - frequenzgeregelt Schraubenkompressor
Renner Schraubenkompressor "Made in Germany"Modell RSKF-PRO 2-11,0 mit Kältetrockner
mit Frequenzregelung, elektronischer Steuerung RENNERtronic und Vorsatzfiltergitter.
Öleingespritzte Schraubenkompressoren sind heute im entsprechenden Leistungsbereich die modernste und wirtschaftlichste Art der Drucklufterzeugung.RENNER setzt voll auf dieses Verdichtungsprinzip. Die Leistungspalette erstreckt sich von 2,2 bis 355,0 kW bei einem Enddruck bis 15 bar.RENNER-Schraubenkompressoren mit asymetrischem Profil sind für den kompromisslosen, industriellen Einsatz konzipiert. Hohe Wirtschaftlichkeit, lange Lebensdauer, sowie einfache und kostengünstige Wartung sind stets die wichtigsten Kriterien bei der Entwicklung neuer Produkte. Technische Daten:
Nennleistung
11,0 kW
Liefermenge min.
0,53 m³/min
Liefermenge*** max. bei 6 bar
2,04 m³/min
Liefermenge*** max. bei 8 bar
1,82 m³/min
Liefermenge*** max. bei 10 bar*
1,61 m³/min
Liefermenge bei 13 bar
0,71 - 1,30 m³/min
Liefermenge bei 15 bar
0,67 - 1,12 m³/min
Schallpegel**
68 dB(A)
Abmessung L x B x H
1423 x 684 x 1131 mm
Gewicht
412 kg
Druckluftausgang
G 3/4"
* Standard-Druckstufe - andere Druckstufen bitte vor Bestellung angeben - werksseitig wird die gewünschte Übersetzung eingebaut** nach DIN EN ISO 2151:2009*** REflex-Steuerung: 6-10 bar stufenlos regelbar
Vorteile:
2 Jahre volle Funktionsgarantie
Kompakt-Verdichter-Stufen, dadurch Wegfall von Leitungen und Verbindungselementen mit den bekannten Störquellen. Ein separater Ölabscheidebehälter entfällt, keine TÜV-Prüfpflicht
Die Schwingmetallen ermöglichen eine geräusch- und schwingungsarme Aufstellung – auch unmittelbar in Betriebsräumen
Leicht abnehmbare Türen bieten gute Zugänglichkeit an die einzelnen Bauelemente zur Wartung
Verwendung von Normbauteilen deutscher Markenhersteller bieten einen hohen Qualitätsstandard und Beweglichkeit bei Störungen
Konstruktionsmerkmale:
Platzsparend, kleinere Aufstellfläche
Leicht abnehmbare Verkleidungselemente
Optimale Zugänglichkeit zu allen Bauteilen
Anschlussfertig mit Elektrokabel und Kugelhahn
Übersichtliche Elektrik
Optionen:
Elektronische Steuerung RENNERtronic Plus 05591 (+ 1.080 €)
Niveaugesteuerter Kondensatableiter für Kältetrockner 05311 (+ 189 €)
IE4-Motor auf Anfrage
Sofort verfügbar
Vorbereitung Wärmetauscherbox an RENNER Kompressoren - 22947
Wärmerückgewinnung
über externe Wärmetauscherbox mit Wärmetauscher oder Sicherheitswärmetauscher
für folgende RENNER Schraubenkompressoren:
RS-PRO 7,5 –18,5
RS 18,5 – 1-30,0
RS-PRO 2-30,0 – 55,0
RS 55,0 – 1-11,0
Temp. Eingang 35°C, Ausgang 65°C
Lieferzeit anfragen
24
%
RENNER-Kompressor RSDF-PRO 7,5 auf 2x90 Liter Behälter- frequenzgeregelter Schraubenkompressor
Renner Schraubenkompressor "Made in Germany"Modell RSDF-PRO 7,5 aufgebaut auf 2x90 Liter Druckluftbehälter
mit Frequenzregelung, elektronischer Steuerung RENNERtronic und Vorsatzfiltergitter.
Öleingespritzte Schraubenkompressoren sind heute im entsprechenden Leistungsbereich die modernste und wirtschaftlichste Art der Drucklufterzeugung.RENNER setzt voll auf dieses Verdichtungsprinzip. Die Leistungspalette erstreckt sich von 2,2 bis 355 kW bei einem Enddruck bis 15 bar.RENNER-Schraubenkompressoren mit asymetrischem Profil sind für den kompromisslosen, industriellen Einsatz konzipiert. Hohe Wirtschaftlichkeit, lange Lebensdauer, sowie einfache und kostengünstige Wartung sind stets die wichtigsten Kriterien bei der Entwicklung neuer Produkte. Technische Daten:
Nennleistung
7,5 kW
Behältervolumen
2x90 Liter****
min. Liefermenge
0,33 m³/min
max. Liefermenge*** bei 6 bar
1,37 m³/min
max. Liefermenge*** bei 8 bar
1,24 m³/min
max. Liefermenge*** bei 10 bar*
1,09 m³/min
Schallpegel**
62 dB(A)
Abmessung L x B x H
980 x 765 x 1510 mm
Gewicht
333 kg
Druckluftausgang
G 1/2"
* Standard-Druckstufe - andere Druckstufen bitte vor Bestellung angeben - werksseitig wird die gewünschte Übersetzung eingebaut** nach DIN EN ISO 2151:2009*** REflex-Steuerung: 6-10 bar stufenlos regelbar**** Baumusterprüfung bis 10 bar liegt vor
Vorteile:
2 Jahre volle Funktionsgarantie
Kompakt-Verdichter-Stufen, dadurch Wegfall von Leitungen und Verbindungselementen mit den bekannten Störquellen. Ein separater Ölabscheidebehälter entfällt, keine TÜV-Prüfpflicht
Die Schwingmetallen ermöglichen eine geräusch- und schwingungsarme Aufstellung – auch unmittelbar in Betriebsräumen
Leicht abnehmbare Türen bieten gute Zugänglichkeit an die einzelnen Bauelemente zur Wartung
Verwendung von Normbauteilen deutscher Markenhersteller bieten einen hohen Qualitätsstandard und Beweglichkeit bei Störungen
Konstruktionsmerkmale:
Platzsparend, kleinere Aufstellfläche
Leicht abnehmbare Verkleidungselemente
Optimale Zugänglichkeit zu allen Bauteilen
Anschlussfertig mit Elektrokabel und Kugelhahn
Übersichtliche Elektrik
Druckluftbehälter ist standardmäßig verzinkt
Optionen:
Pulverbeschichteter 2x90 Liter Druckluftbehälter
Elektronische Steuerung RENNERtronic Plus 05591 (+ 1.080 €)
Anbausatz Behälterentwässerung inkl. niveaugesteuertem Kondensatableiter 13274 (+ 417 €)
Metallpuffer-Set für Druckluftbehälter (bestehend aus 4 Stück, je Ø 75 mm / Höhe 15 mm) 15220 (+ 64 €)
IE4-Motor auf Anfrage
Lieferzeit anfragen
24
%

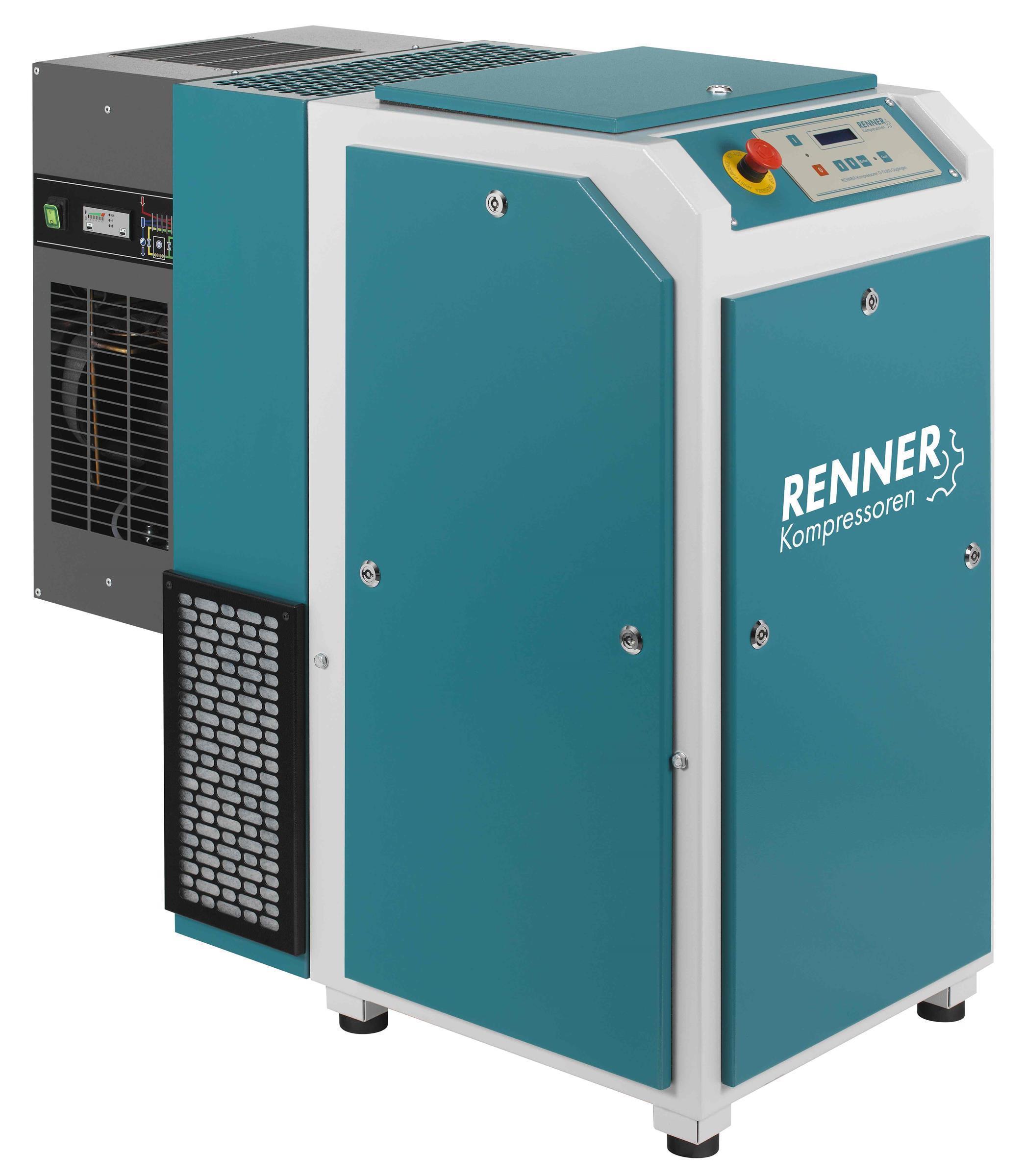

RENNER-Kompressor Modell RSK-PRO 15,0 Schraubenkompressor
Renner Schraubenkompressor "Made in Germany"Modell RSK-PRO 15,0 mit Kältetrockner
Öleingespritzte Schraubenkompressoren ermöglichen heute im entsprechenden Leistungsbereich die modernste und wirtschaftlichste Art der Drucklufterzeugung.RENNER Schraubenkompressoren mit asymmetrischem Profil sind für den kompromisslosen, industriellen Einsatz konzipiert. Hohe Wirtschaftlichkeit, lange Lebensdauer sowie einfache und kostengünstige Wartung sind die wichtigsten Kriterien bei der Entwicklung neuer Produkte. In der Entwicklung der neuen RS-PRO Baureihe wurden die Hauptmerkmale auf eine leistungsstarke Druckluftversorgung bei einem geringen Platzbedarf, unter Berücksichtigung der gut zugänglichen Wartungsteile, gelegt.
Technische Daten:
Nennleistung
15,0 kW
Liefermenge bei 7,5 bar
2,67 m³/min
Liefermenge bei 10 bar*
2,31 m³/min
Liefermenge bei 13 bar
1,86 m³/min
Liefermenge bei 15 bar
1,69 m³/min
Schallpegel**
72 dB(A)
Abmessung L x B x H
1423 x 684 x 1131 mm
Gewicht
389 kg
Druckluftausgang Zoll
G 3/4
* Standard-Druckstufe - andere Druckstufen bitte vor Bestellung angeben - werksseitig wird die gewünschte Übersetzung eingebaut** nach DIN EN ISO 2151:2009
Konstruktionsmerkmale und Vorteile:
2 Jahre volle Funktionsgarantie
wartungsfreundlich durch leicht abnehmbare Türen
für jeden Bedarfsfall die richtige Lösung: als freistehende Anlage, mit angebautem Kältetrockner und als Kompletteinheit auf Druckbehälter in verschiedenen Größen
intensive Kühlung in Verbindung mit einem wirkungsvollen Nachkühler, garantiert die Betriebssicherheit und eine gute Luftqualität
entwickelt für den industriellen Einsatz - auch im Dauerbetrieb
Normbauteile deutscher Markenhersteller bieten einen hohen Qualitätsstandard und Beweglichkeit bei Störungen
leistungsstarke Kompakt-Verdichter-Stufen mit integriertem Ölregelventil
Wirkungsvolle Schalldämmbox und Mehrfachlagerung auf Schwingmetallen ermöglichen einen geräusch- und schwingungsarmen Betrieb
Steuerung erfolgt über die RENNERlogic
optional erhältlich: RENNERtronic- / RENNERtronic Plus-Steuerung
Optionen:
Drehrichtungsüberwachung über Phasenfolgerelais
Elektronische Steuerung RENNERtronic
Elektronische Steuerung RENNERtronic Plus
Niveaugesteuerter Kondensatableiter für Kältetrockner
IE4-Motor
Lieferzeit anfragen
24
%
RENNER-Kompressor Modell RSK-PRO 18,5 Schraubenkompressor
Renner Schraubenkompressor "Made in Germany"Modell RSK-PRO 18,5 mit Kältetrockner
Öleingespritzte Schraubenkompressoren ermöglichen heute im entsprechenden Leistungsbereich die modernste und wirtschaftlichste Art der Drucklufterzeugung.RENNER Schraubenkompressoren mit asymmetrischem Profil sind für den kompromisslosen, industriellen Einsatz konzipiert. Hohe Wirtschaftlichkeit, lange Lebensdauer sowie einfache und kostengünstige Wartung sind die wichtigsten Kriterien bei der Entwicklung neuer Produkte. In der Entwicklung der neuen RS-PRO Baureihe wurden die Hauptmerkmale auf eine leistungsstarke Druckluftversorgung bei einem geringen Platzbedarf, unter Berücksichtigung der gut zugänglichen Wartungsteile, gelegt.
Technische Daten:
Nennleistung
18,5 kW
Liefermenge bei 7,5 bar
2,82 m³/min
Liefermenge bei 10 bar*
2,45 m³/min
Liefermenge bei 13 bar
1,96 m³/min
Liefermenge bei 15 bar
1,78 m³/min
Schallpegel**
74 dB(A)
Abmessung L x B x H
1423 x 684 x 1131 mm
Gewicht
430 kg
Druckluftausgang Zoll
G 3/4
* Standard-Druckstufe - andere Druckstufen bitte vor Bestellung angeben - werksseitig wird die gewünschte Übersetzung eingebaut** nach DIN EN ISO 2151:2009
Konstruktionsmerkmale und Vorteile:
2 Jahre volle Funktionsgarantie
wartungsfreundlich durch leicht abnehmbare Türen
für jeden Bedarfsfall die richtige Lösung: als freistehende Anlage, mit angebautem Kältetrockner und als Kompletteinheit auf Druckbehälter in verschiedenen Größen
intensive Kühlung in Verbindung mit einem wirkungsvollen Nachkühler, garantiert die Betriebssicherheit und eine gute Luftqualität
entwickelt für den industriellen Einsatz - auch im Dauerbetrieb
Normbauteile deutscher Markenhersteller bieten einen hohen Qualitätsstandard und Beweglichkeit bei Störungen
leistungsstarke Kompakt-Verdichter-Stufen mit integriertem Ölregelventil
Wirkungsvolle Schalldämmbox und Mehrfachlagerung auf Schwingmetallen ermöglichen einen geräusch- und schwingungsarmen Betrieb
Steuerung erfolgt über die RENNERlogic
optional erhältlich: RENNERtronic- / RENNERtronic Plus-Steuerung
Optionen:
Drehrichtungsüberwachung über Phasenfolgerelais
Elektronische Steuerung RENNERtronic
Elektronische Steuerung RENNERtronic Plus
Niveaugesteuerter Kondensatableiter für Kältetrockner
IE4-Motor
RENNER-Kompressor Modell RSDF-PRO 18,5 auf 500 Liter Behälter - frequenzgeregelt Schraubenkompressor
Renner Schraubenkompressor "Made in Germany"Modell RSDF-PRO 18,5 aufgebaut auf 500 Liter Druckluftbehälter
mit Frequenzregelung, elektronischer Steuerung RENNERtronic und Vorsatzfiltergitter.
Öleingespritzte Schraubenkompressoren sind heute im entsprechenden Leistungsbereich die modernste und wirtschaftlichste Art der Drucklufterzeugung.RENNER setzt voll auf dieses Verdichtungsprinzip. Die Leistungspalette erstreckt sich von 2,2 bis 355 kW bei einem Enddruck bis 15 bar.RENNER-Schraubenkompressoren mit asymetrischem Profil sind für den kompromisslosen, industriellen Einsatz konzipiert. Hohe Wirtschaftlichkeit, lange Lebensdauer, sowie einfache und kostengünstige Wartung sind stets die wichtigsten Kriterien bei der Entwicklung neuer Produkte. Technische Daten:
Nennleistung
18,5 kW
Behältervolumen
500 Liter
min. Liefermenge
0,88 m³/min
max. Liefermenge*** bei 6 bar
2,82 m³/min
max. Liefermenge*** bei 8 bar
2,64 m³/min
max. Liefermenge*** bei 10 bar*
2,45 m³/min
Liefermenge bei 13 bar
0,98 - 1,96 m³/min
Liefermenge bei 15 bar
0,89 - 1,78 m³/min
Schallpegel**
73 dB(A)
Abmessung L x B x H
1778 x 710 x 1826 mm
Gewicht
548 kg
Druckluftausgang
G 3/4"
* Standard-Druckstufe - andere Druckstufen bitte vor Bestellung angeben - werksseitig wird die gewünschte Übersetzung eingebaut** nach DIN EN ISO 2151:2009*** REflex-Steuerung: 6-10 bar stufenlos regelbar
Vorteile:
2 Jahre volle Funktionsgarantie
Kompakt-Verdichter-Stufen, dadurch Wegfall von Leitungen und Verbindungselementen mit den bekannten Störquellen. Ein separater Ölabscheidebehälter entfällt, keine TÜV-Prüfpflicht
Die Schwingmetallen ermöglichen eine geräusch- und schwingungsarme Aufstellung – auch unmittelbar in Betriebsräumen
Leicht abnehmbare Türen bieten gute Zugänglichkeit an die einzelnen Bauelemente zur Wartung
Verwendung von Normbauteilen deutscher Markenhersteller bieten einen hohen Qualitätsstandard und Beweglichkeit bei Störungen
Konstruktionsmerkmale:
Platzsparend, kleinere Aufstellfläche
Leicht abnehmbare Verkleidungselemente
Optimale Zugänglichkeit zu allen Bauteilen
Anschlussfertig mit Elektrokabel und Kugelhahn
Übersichtliche Elektrik
Druckluftbehälter ist standardmäßig verzinkt
Optionen:
Verzinkter 500 Liter Druckluftbehälter 10870 (+ 468 €)
Pulverbeschichteter 500 Liter Druckluftbehälter 10871 (+ 468 €)
Elektronische Steuerung RENNERtronic Plus 05591 (+ 1.080 €)
Anbausatz Behälterentwässerung inkl. niveaugesteuertem Kondensatableiter 03162 (+ 298 €)
Metallpuffer-Set für Druckluftbehälter (bestehend aus 4 Stück, je Ø 75 mm / Höhe 40 mm) 15221 (+ 64 €)
IE4-Motor auf Anfrage
Lieferzeit anfragen
24
%
RENNER-Kompressor Modell RSDF-PRO 15,0 auf 250 Liter Behälter - frequenzgeregelt Schraubenkompressor
Renner Schraubenkompressor "Made in Germany"Modell RSDF-PRO 15,0 aufgebaut auf 250 Liter Druckluftbehälter
mit Frequenzregelung, elektronischer Steuerung RENNERtronic und Vorsatzfiltergitter.
Öleingespritzte Schraubenkompressoren sind heute im entsprechenden Leistungsbereich die modernste und wirtschaftlichste Art der Drucklufterzeugung.RENNER setzt voll auf dieses Verdichtungsprinzip. Die Leistungspalette erstreckt sich von 2,2 bis 355 kW bei einem Enddruck bis 15 bar.RENNER-Schraubenkompressoren mit asymetrischem Profil sind für den kompromisslosen, industriellen Einsatz konzipiert. Hohe Wirtschaftlichkeit, lange Lebensdauer, sowie einfache und kostengünstige Wartung sind stets die wichtigsten Kriterien bei der Entwicklung neuer Produkte. Technische Daten:
Nennleistung
15,0 kW
Behältervolumen
250 Liter
min. Liefermenge
0,71 m³/min
max. Liefermenge*** bei 6 bar
2,74 m³/min
max. Liefermenge*** bei 8 bar
2,57 m³/min
max. Liefermenge*** bei 10 bar*
2,31 m³/min
Liefermenge bei 13 bar
0,93 - 1,86 m³/min
Liefermenge bei 15 bar
0,84 - 1,69 m³/min
Schallpegel**
71 dB(A)
Abmessung L x B x H
1397 x 684 x 1721 mm
Gewicht
484 kg
Druckluftausgang
G 3/4"
* Standard-Druckstufe - andere Druckstufen bitte vor Bestellung angeben - werksseitig wird die gewünschte Übersetzung eingebaut** nach DIN EN ISO 2151:2009*** REflex-Steuerung: 6-10 bar stufenlos regelbar
Vorteile:
2 Jahre volle Funktionsgarantie
Kompakt-Verdichter-Stufen, dadurch Wegfall von Leitungen und Verbindungselementen mit den bekannten Störquellen. Ein separater Ölabscheidebehälter entfällt, keine TÜV-Prüfpflicht
Die Schwingmetallen ermöglichen eine geräusch- und schwingungsarme Aufstellung – auch unmittelbar in Betriebsräumen
Leicht abnehmbare Türen bieten gute Zugänglichkeit an die einzelnen Bauelemente zur Wartung
Verwendung von Normbauteilen deutscher Markenhersteller bieten einen hohen Qualitätsstandard und Beweglichkeit bei Störungen
Konstruktionsmerkmale:
Platzsparend, kleinere Aufstellfläche
Leicht abnehmbare Verkleidungselemente
Optimale Zugänglichkeit zu allen Bauteilen
Anschlussfertig mit Elektrokabel und Kugelhahn
Übersichtliche Elektrik
Druckluftbehälter ist standardmäßig verzinkt
Optionen:
Pulverbeschichteter 250 Liter Druckluftbehälter
Verzinkter 500 Liter Druckluftbehälter 10870 (+ 468 €)
Pulverbeschichteter 500 Liter Druckluftbehälter 10871 (+ 468 €)
Elektronische Steuerung RENNERtronic Plus 05591 (+ 1.080 €)
Anbausatz Behälterentwässerung inkl. niveaugesteuertem Kondensatableiter 03162 (+ 298 €)
Metallpuffer-Set für Druckluftbehälter (bestehend aus 4 Stück, je Ø 75 mm / Höhe 40 mm) 15221 (+ 64 €)
IE4-Motor auf Anfrage
Lieferzeit anfragen
RENNER-Optionen Elektronische Steuerung RENNERtronic Touch 22295
TOUCH ME!Neue RENNER Kompressorsteuerungen
Smartphoneähnliche Bedienung über 4,3" Touchscreen
Zeitschaltuhr serienmäßig
Einfaches Update mittels USB-Stick
Robust gegen Schmutz und Staub
Hervoragendes Preis-Leistungs-Verhältnis
***Industry 4.0***
RENNERtronic Touch
Smartphoneähnliche Bedienung:Intuitiv bedienbarer Touchscreen auf dem neuesten Stand der Technik.
Ereignisspeicher:Die letzten 50 Meldungen werden inklusive Datums- und Zeitangabe angezeigt.
Druck- und Temperaturverlauf:Umfangreiche Statistiken über Druck- und Temperaturdiagramme mit Stundenskalierung.
Zeitschaltuhr mit sechs Kanälen:Damit können die vier Druckbänder, vier potentialfreie Relaiskontakte oder der Kompressor geschaltet werden.
USB-Schnittstelle:Updates können einfach mittels USB-Stick aufgespielt werden.
Austausch der Steuerung:RENNERtronic Touch (4,3“ Touchscreen) und RENNERtronic Plus Touch (7“ Touchscreen) können einfach gegeneinander ausgetauscht werden.
Serviceanzeige:Wartungsmeldung nach Ablauf des Betriebsstundenintervalls bzw. spätestens nach einem Jahr.
Anzeige der Kompressorauslastung:Erfassung von Betriebs- und Laststunden sowie der prozentualen Auslastung bei frequenzgeregelten Kompressoren.
Verschiedene Code-Ebenen:Der Parameterzugriff wird je nach Code-Ebene eingeschränkt und der Kompressor so vor unberechtigten Zugriffen geschützt.
Flexible Ein- und Ausgänge:Frei belegbare und beschriftbare digitale Eingänge sowie vier potentialfreie Ausgänge.
Ansteuerung Frequenzumrichter:Durch die direkte Verbindung über die RS485 Bus-Schnittstelle entfällt das separate Umrichterdisplay. Informationsaustausch in Klartext.
***** nur in Verbindung mit der Bestellung eines neuen Kompressors*****
Lieferzeit anfragen
RENNER-Optionen Anbausatz Behälterentwässerung(90/250/270/500 Liter) inkl. niveaugesteuertem Kondensatableiter 30407
RENNER-Option - Anbausatz Behälterentwässerung inkl. niveaugesteuertem KondensatableiterArtikel-Nummer: 30407
Lieferzeit anfragen
24
%
RENNER Druckluft-Kältetrockner RKT+ 0180 Niveaugesteuert
Renner-DruckluftkältetrocknerModell RKT+ 0180 mit niveaugesteurtem Kondensatableiter
Medium: Druckluft
Drucktaupunkt: +3 °C bei einer Drucklufteintrittstemperatur von 35°C
Umgebungstemperatur: 25°C Umgebungstemperatur und 7 bar
Betriebsdruck: Max. Betriebsdruck 14 bar
Spannungsversorgung: 230 V / 50 Hz
Modell
RKT+ 0180
Leistung l/min
3000
Leistung m³/h
180
Anschluß
G 1 1/4
Abmessung L X B X H
345 x 525 x 851 mm
Gewicht
56 kg
Vorteile
Die RKT Serie wird durch die noch leistungsfähigere Baureihe RKT+ ersetzt
Durch einen größeren Wärmetauscher und einen stärkeren Kältemittelkompressor erreichen die neuen Kältetrockner RKT+ einen exzellenten Drucktaupunkt
Elektronische Regelung (DDS4/DDS7-Regler) am Kältetrockner mit folgenden Funktionen: Drucktaupunktanzeige, Steuerung Kondensatmagnetventil, Ventilatorsteuerung und Wartungsanzeige (neu)
Nennleistung des Druckluft-Trockners:Die Nennleistungsangabe des DL-Trockners des technischen Datenblatts bezieht sich gem. ISO 7183 auf 7 bar Arbeitsdruck, 35 °C Druckluft-Eintrittstemperatur und 25 °C Umgebungstemperatur. Geringerer Arbeitsdruck, höhere Druckluft-Eintrittstemperatur und/oder höhere Umgebungstemperaturen können den DL-Trockner überlasten und einen höheren Taupunkt bewirken. In diesen Fällen können automatische Sicherheitsabschaltungen des DL-Trockners auftreten. Sollten Ihre Einsatzbedingungen stark von den obigen Normalwerten abweichen, setzen Sie sich bitte mit uns in Verbindung.
FunktionsprinzipDer Drucklufttrockner beinhaltet eine Kühlanlage zur Abkühlung der Druckluft. Dabei wird die Wasserdampfsättigungsgrenze abgesenkt und es bildet sich Kondensat, dass über den Kondensatableiter abgeführt wird. Je höher die Temperaturdifferenz zwischen ungekühlter und gekühlter Druckluft ist, desto mehr Kondensat wird erzeugt. Je niedriger die Abkühltemperatur der Druckluft , desto geringer der Feuchtegehalt. Die untere Grenze der Druckluftabkühlung wird vom Funktionsprinzip des Drucklufttrockners bestimmt. D.h., dass die Feuchtigkeitsabscheidung in flüssiger Form nur oberhalb des Gefrierpunktes von Wasser erfolgen kann.
Arbeitsweise DruckluftseiteDie im Nachkühler vorgekühlte und feuchtigkeitsgesättigte Druckluft tritt in den DL-Trockner ein und wird in der ersten Kühlstufe, dem Luft/Luft-Wärmeaustauscher, ohne zusätzliche externe Energie vorgekühlt. Dies erfolgt im Gegenstrom zu der bereits abgekühlten Druckluft, die sich hierbei erwärmt. In der zweiten Kühlstufe, dem Kältemittel/Luft-Wärmeaustauscher, der durch die eingebaute Kälteanlage gekühlt wird, findet die Abkühlung auf den Drucktaupunkt statt. Danach erfolgt eine erneute Erwärmung der abgekühlten Druckluft im Luft/Luft-Wärmeaustauscher, wie bereits beschrieben. Der Drucktaupunkt wird auf dem Bedienfeld angezeigt.
Arbeitsweise Kältemittelseite Das Kältemittel wird in den Kältemittel/Luft-Wärmeaustauscher eingespritzt und verdampft. Dabei entzieht es der durchströmenden Druckluft Wärme. Ein kältemittel-seitiges Leistungsregelungssystem steuert die von der Druckluft verlangte Leistung, damit der Drucktaupunkt in allen Leistungsbereichen konstant bleibt. Das durch den Kältemittelverdichter komprimierte Kältemittel wird im Verflüssiger kondensiert und steht dann für die Verdampfung wieder zur Verfügung.
Drucktaupunkt-RegelungDer DL-Trockner kann mit Teillast, bedingt durch geringeren Druckluftdurchsatz oder tiefere Drucklufteintrittstemperatur, im Bereich von 0 bis 100 % Leistung im Dauerzustand betrieben werden.
Kondensatableiter niveaugesteuertDas Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Umrechnungstabellen zur korrigierten Trocknerleistung
Betriebsdruck (bar)
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Faktor fp
0,60
0,70
0,80
0,88
0,94
1,00
1,04
1,06
1,09
1,10
1,12
1,14
1,15
1,16
1,17
Drucktaupunkt (°C)
3
5
7
10
Faktor ftpd
1,00
1,12
1,24
1,36
Umgebungstemperatur (°C)
25
30
35
40
45
Faktor fta
1,00
0,97
0,94
0,87
0,78
Drucklufteintrittstemperatur (°C)
30
35
40
45
50
55
Faktor fti
1,17
1,00
0,88
0,75
0,58
0,48
Korrigierte Trocknerleistung: Eintrittsvolumen / (fp x fti x fta x ftpd)
Lieferzeit anfragen
24
%
RENNER Druckluft-Kältetrockner RKT+ 0105 Niveaugesteuert
Renner-DruckluftkältetrocknerModell RKT+ 0105 mit niveaugesteurtem Kondensatableiter
Medium: Druckluft
Drucktaupunkt: +3 °C bei einer Drucklufteintrittstemperatur von 35°C
Umgebungstemperatur: 25°C Umgebungstemperatur und 7 bar
Betriebsdruck: Max. Betriebsdruck 14 bar
Spannungsversorgung: 230 V / 50 Hz
Modell
RKT+ 0105
Leistung l/min
1750
Leistung m³/h
105
Anschluß
G 1
Abmessung L X B X H
255 x 455 x 708 mm
Gewicht
36 kg
Vorteile
Die RKT Serie wird durch die noch leistungsfähigere Baureihe RKT+ ersetzt
Durch einen größeren Wärmetauscher und einen stärkeren Kältemittelkompressor erreichen die neuen Kältetrockner RKT+ einen exzellenten Drucktaupunkt
Elektronische Regelung (DDS4/DDS7-Regler) am Kältetrockner mit folgenden Funktionen: Drucktaupunktanzeige, Steuerung Kondensatmagnetventil, Ventilatorsteuerung und Wartungsanzeige (neu)
Nennleistung des Druckluft-Trockners:Die Nennleistungsangabe des DL-Trockners des technischen Datenblatts bezieht sich gem. ISO 7183 auf 7 bar Arbeitsdruck, 35 °C Druckluft-Eintrittstemperatur und 25 °C Umgebungstemperatur. Geringerer Arbeitsdruck, höhere Druckluft-Eintrittstemperatur und/oder höhere Umgebungstemperaturen können den DL-Trockner überlasten und einen höheren Taupunkt bewirken. In diesen Fällen können automatische Sicherheitsabschaltungen des DL-Trockners auftreten. Sollten Ihre Einsatzbedingungen stark von den obigen Normalwerten abweichen, setzen Sie sich bitte mit uns in Verbindung.
FunktionsprinzipDer Drucklufttrockner beinhaltet eine Kühlanlage zur Abkühlung der Druckluft. Dabei wird die Wasserdampfsättigungsgrenze abgesenkt und es bildet sich Kondensat, dass über den Kondensatableiter abgeführt wird. Je höher die Temperaturdifferenz zwischen ungekühlter und gekühlter Druckluft ist, desto mehr Kondensat wird erzeugt. Je niedriger die Abkühltemperatur der Druckluft , desto geringer der Feuchtegehalt. Die untere Grenze der Druckluftabkühlung wird vom Funktionsprinzip des Drucklufttrockners bestimmt. D.h., dass die Feuchtigkeitsabscheidung in flüssiger Form nur oberhalb des Gefrierpunktes von Wasser erfolgen kann.
Arbeitsweise DruckluftseiteDie im Nachkühler vorgekühlte und feuchtigkeitsgesättigte Druckluft tritt in den DL-Trockner ein und wird in der ersten Kühlstufe, dem Luft/Luft-Wärmeaustauscher, ohne zusätzliche externe Energie vorgekühlt. Dies erfolgt im Gegenstrom zu der bereits abgekühlten Druckluft, die sich hierbei erwärmt. In der zweiten Kühlstufe, dem Kältemittel/Luft-Wärmeaustauscher, der durch die eingebaute Kälteanlage gekühlt wird, findet die Abkühlung auf den Drucktaupunkt statt. Danach erfolgt eine erneute Erwärmung der abgekühlten Druckluft im Luft/Luft-Wärmeaustauscher, wie bereits beschrieben. Der Drucktaupunkt wird auf dem Bedienfeld angezeigt.
Arbeitsweise Kältemittelseite Das Kältemittel wird in den Kältemittel/Luft-Wärmeaustauscher eingespritzt und verdampft. Dabei entzieht es der durchströmenden Druckluft Wärme. Ein kältemittel-seitiges Leistungsregelungssystem steuert die von der Druckluft verlangte Leistung, damit der Drucktaupunkt in allen Leistungsbereichen konstant bleibt. Das durch den Kältemittelverdichter komprimierte Kältemittel wird im Verflüssiger kondensiert und steht dann für die Verdampfung wieder zur Verfügung.
Drucktaupunkt-RegelungDer DL-Trockner kann mit Teillast, bedingt durch geringeren Druckluftdurchsatz oder tiefere Drucklufteintrittstemperatur, im Bereich von 0 bis 100 % Leistung im Dauerzustand betrieben werden.
Kondensatableiter niveaugesteuertDas Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Umrechnungstabellen zur korrigierten Trocknerleistung
Betriebsdruck (bar)
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Faktor fp
0,60
0,70
0,80
0,88
0,94
1,00
1,04
1,06
1,09
1,10
1,12
1,14
1,15
1,16
1,17
Drucktaupunkt (°C)
3
5
7
10
Faktor ftpd
1,00
1,12
1,24
1,36
Umgebungstemperatur (°C)
25
30
35
40
45
Faktor fta
1,00
0,97
0,94
0,87
0,78
Drucklufteintrittstemperatur (°C)
30
35
40
45
50
55
Faktor fti
1,17
1,00
0,88
0,75
0,58
0,48
Korrigierte Trocknerleistung: Eintrittsvolumen / (fp x fti x fta x ftpd)
Lieferzeit anfragen
24
%
RENNER Druckluft-Kältetrockner RKT+ 0125 Zeitgesteuert
Renner-DruckluftkältetrocknerModell RKT+ 0125 mit niveaugesteurtem Kondensatableiter
Medium: Druckluft
Drucktaupunkt: +3 °C bei einer Drucklufteintrittstemperatur von 35°C
Umgebungstemperatur: 25°C Umgebungstemperatur und 7 bar
Betriebsdruck: Max. Betriebsdruck 14 bar
Spannungsversorgung: 230 V / 50 Hz
Modell
RKT+ 0125
Leistung l/min
2080
Leistung m³/h
125
Anschluß
G 1 1/4
Abmessung L X B X H
345 x 525 x 851 mm
Gewicht
45 kg
Vorteile
Die RKT Serie wird durch die noch leistungsfähigere Baureihe RKT+ ersetzt
Durch einen größeren Wärmetauscher und einen stärkeren Kältemittelkompressor erreichen die neuen Kältetrockner RKT+ einen exzellenten Drucktaupunkt
Elektronische Regelung (DDS4/DDS7-Regler) am Kältetrockner mit folgenden Funktionen: Drucktaupunktanzeige, Steuerung Kondensatmagnetventil, Ventilatorsteuerung und Wartungsanzeige (neu)
Nennleistung des Druckluft-Trockners:Die Nennleistungsangabe des DL-Trockners des technischen Datenblatts bezieht sich gem. ISO 7183 auf 7 bar Arbeitsdruck, 35 °C Druckluft-Eintrittstemperatur und 25 °C Umgebungstemperatur. Geringerer Arbeitsdruck, höhere Druckluft-Eintrittstemperatur und/oder höhere Umgebungstemperaturen können den DL-Trockner überlasten und einen höheren Taupunkt bewirken. In diesen Fällen können automatische Sicherheitsabschaltungen des DL-Trockners auftreten. Sollten Ihre Einsatzbedingungen stark von den obigen Normalwerten abweichen, setzen Sie sich bitte mit uns in Verbindung.
FunktionsprinzipDer Drucklufttrockner beinhaltet eine Kühlanlage zur Abkühlung der Druckluft. Dabei wird die Wasserdampfsättigungsgrenze abgesenkt und es bildet sich Kondensat, dass über den Kondensatableiter abgeführt wird. Je höher die Temperaturdifferenz zwischen ungekühlter und gekühlter Druckluft ist, desto mehr Kondensat wird erzeugt. Je niedriger die Abkühltemperatur der Druckluft , desto geringer der Feuchtegehalt. Die untere Grenze der Druckluftabkühlung wird vom Funktionsprinzip des Drucklufttrockners bestimmt. D.h., dass die Feuchtigkeitsabscheidung in flüssiger Form nur oberhalb des Gefrierpunktes von Wasser erfolgen kann.
Arbeitsweise DruckluftseiteDie im Nachkühler vorgekühlte und feuchtigkeitsgesättigte Druckluft tritt in den DL-Trockner ein und wird in der ersten Kühlstufe, dem Luft/Luft-Wärmeaustauscher, ohne zusätzliche externe Energie vorgekühlt. Dies erfolgt im Gegenstrom zu der bereits abgekühlten Druckluft, die sich hierbei erwärmt. In der zweiten Kühlstufe, dem Kältemittel/Luft-Wärmeaustauscher, der durch die eingebaute Kälteanlage gekühlt wird, findet die Abkühlung auf den Drucktaupunkt statt. Danach erfolgt eine erneute Erwärmung der abgekühlten Druckluft im Luft/Luft-Wärmeaustauscher, wie bereits beschrieben. Der Drucktaupunkt wird auf dem Bedienfeld angezeigt.
Arbeitsweise Kältemittelseite Das Kältemittel wird in den Kältemittel/Luft-Wärmeaustauscher eingespritzt und verdampft. Dabei entzieht es der durchströmenden Druckluft Wärme. Ein kältemittel-seitiges Leistungsregelungssystem steuert die von der Druckluft verlangte Leistung, damit der Drucktaupunkt in allen Leistungsbereichen konstant bleibt. Das durch den Kältemittelverdichter komprimierte Kältemittel wird im Verflüssiger kondensiert und steht dann für die Verdampfung wieder zur Verfügung.
Drucktaupunkt-RegelungDer DL-Trockner kann mit Teillast, bedingt durch geringeren Druckluftdurchsatz oder tiefere Drucklufteintrittstemperatur, im Bereich von 0 bis 100 % Leistung im Dauerzustand betrieben werden.
Kondensatableiter niveaugesteuertDas Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Umrechnungstabellen zur korrigierten Trocknerleistung
Betriebsdruck (bar)
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Faktor fp
0,60
0,70
0,80
0,88
0,94
1,00
1,04
1,06
1,09
1,10
1,12
1,14
1,15
1,16
1,17
Drucktaupunkt (°C)
3
5
7
10
Faktor ftpd
1,00
1,12
1,24
1,36
Umgebungstemperatur (°C)
25
30
35
40
45
Faktor fta
1,00
0,97
0,94
0,87
0,78
Drucklufteintrittstemperatur (°C)
30
35
40
45
50
55
Faktor fti
1,17
1,00
0,88
0,75
0,58
0,48
Korrigierte Trocknerleistung: Eintrittsvolumen / (fp x fti x fta x ftpd)
Lieferzeit anfragen
24
%
RENNER Druckluft-Kältetrockner RKT+ 0105 Zeitgesteuert
Renner-DruckluftkältetrocknerModell RKT+ 0105 mit niveaugesteurtem Kondensatableiter
Medium: Druckluft
Drucktaupunkt: +3 °C bei einer Drucklufteintrittstemperatur von 35°C
Umgebungstemperatur: 25°C Umgebungstemperatur und 7 bar
Betriebsdruck: Max. Betriebsdruck 14 bar
Spannungsversorgung: 230 V / 50 Hz
Modell
RKT+ 0105
Leistung l/min
1750
Leistung m³/h
105
Anschluß
G 1
Abmessung L X B X H
255 x 455 x 708 mm
Gewicht
36 kg
Vorteile
Die RKT Serie wird durch die noch leistungsfähigere Baureihe RKT+ ersetzt
Durch einen größeren Wärmetauscher und einen stärkeren Kältemittelkompressor erreichen die neuen Kältetrockner RKT+ einen exzellenten Drucktaupunkt
Elektronische Regelung (DDS4/DDS7-Regler) am Kältetrockner mit folgenden Funktionen: Drucktaupunktanzeige, Steuerung Kondensatmagnetventil, Ventilatorsteuerung und Wartungsanzeige (neu)
Nennleistung des Druckluft-Trockners:Die Nennleistungsangabe des DL-Trockners des technischen Datenblatts bezieht sich gem. ISO 7183 auf 7 bar Arbeitsdruck, 35 °C Druckluft-Eintrittstemperatur und 25 °C Umgebungstemperatur. Geringerer Arbeitsdruck, höhere Druckluft-Eintrittstemperatur und/oder höhere Umgebungstemperaturen können den DL-Trockner überlasten und einen höheren Taupunkt bewirken. In diesen Fällen können automatische Sicherheitsabschaltungen des DL-Trockners auftreten. Sollten Ihre Einsatzbedingungen stark von den obigen Normalwerten abweichen, setzen Sie sich bitte mit uns in Verbindung.
FunktionsprinzipDer Drucklufttrockner beinhaltet eine Kühlanlage zur Abkühlung der Druckluft. Dabei wird die Wasserdampfsättigungsgrenze abgesenkt und es bildet sich Kondensat, dass über den Kondensatableiter abgeführt wird. Je höher die Temperaturdifferenz zwischen ungekühlter und gekühlter Druckluft ist, desto mehr Kondensat wird erzeugt. Je niedriger die Abkühltemperatur der Druckluft , desto geringer der Feuchtegehalt. Die untere Grenze der Druckluftabkühlung wird vom Funktionsprinzip des Drucklufttrockners bestimmt. D.h., dass die Feuchtigkeitsabscheidung in flüssiger Form nur oberhalb des Gefrierpunktes von Wasser erfolgen kann.
Arbeitsweise DruckluftseiteDie im Nachkühler vorgekühlte und feuchtigkeitsgesättigte Druckluft tritt in den DL-Trockner ein und wird in der ersten Kühlstufe, dem Luft/Luft-Wärmeaustauscher, ohne zusätzliche externe Energie vorgekühlt. Dies erfolgt im Gegenstrom zu der bereits abgekühlten Druckluft, die sich hierbei erwärmt. In der zweiten Kühlstufe, dem Kältemittel/Luft-Wärmeaustauscher, der durch die eingebaute Kälteanlage gekühlt wird, findet die Abkühlung auf den Drucktaupunkt statt. Danach erfolgt eine erneute Erwärmung der abgekühlten Druckluft im Luft/Luft-Wärmeaustauscher, wie bereits beschrieben. Der Drucktaupunkt wird auf dem Bedienfeld angezeigt.
Arbeitsweise Kältemittelseite Das Kältemittel wird in den Kältemittel/Luft-Wärmeaustauscher eingespritzt und verdampft. Dabei entzieht es der durchströmenden Druckluft Wärme. Ein kältemittel-seitiges Leistungsregelungssystem steuert die von der Druckluft verlangte Leistung, damit der Drucktaupunkt in allen Leistungsbereichen konstant bleibt. Das durch den Kältemittelverdichter komprimierte Kältemittel wird im Verflüssiger kondensiert und steht dann für die Verdampfung wieder zur Verfügung.
Drucktaupunkt-RegelungDer DL-Trockner kann mit Teillast, bedingt durch geringeren Druckluftdurchsatz oder tiefere Drucklufteintrittstemperatur, im Bereich von 0 bis 100 % Leistung im Dauerzustand betrieben werden.
Kondensatableiter niveaugesteuertDas Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Umrechnungstabellen zur korrigierten Trocknerleistung
Betriebsdruck (bar)
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Faktor fp
0,60
0,70
0,80
0,88
0,94
1,00
1,04
1,06
1,09
1,10
1,12
1,14
1,15
1,16
1,17
Drucktaupunkt (°C)
3
5
7
10
Faktor ftpd
1,00
1,12
1,24
1,36
Umgebungstemperatur (°C)
25
30
35
40
45
Faktor fta
1,00
0,97
0,94
0,87
0,78
Drucklufteintrittstemperatur (°C)
30
35
40
45
50
55
Faktor fti
1,17
1,00
0,88
0,75
0,58
0,48
Korrigierte Trocknerleistung: Eintrittsvolumen / (fp x fti x fta x ftpd)
Lieferzeit anfragen
24
%
RENNER Druckluft-Kältetrockner RKT+ 0360 Niveaugesteuert
Renner-DruckluftkältetrocknerModell RKT+ 0360 mit niveaugesteurtem Kondensatableiter
Medium: Druckluft
Drucktaupunkt: +3 °C bei einer Drucklufteintrittstemperatur von 35°C
Umgebungstemperatur: 25°C Umgebungstemperatur und 7 bar
Betriebsdruck: Max. Betriebsdruck 14 bar
Spannungsversorgung: 230 V / 50 Hz
Modell
RKT+ 0360
Leistung l/min
6000
Leistung m³/h
360
Anschluß
G 1 1/2
Abmessung L X B X H
350 x 668 x 1061 mm
Gewicht
75 kg
Vorteile
Die RKT Serie wird durch die noch leistungsfähigere Baureihe RKT+ ersetzt
Durch einen größeren Wärmetauscher und einen stärkeren Kältemittelkompressor erreichen die neuen Kältetrockner RKT+ einen exzellenten Drucktaupunkt
Elektronische Regelung (DDS4/DDS7-Regler) am Kältetrockner mit folgenden Funktionen: Drucktaupunktanzeige, Steuerung Kondensatmagnetventil, Ventilatorsteuerung und Wartungsanzeige (neu)
Nennleistung des Druckluft-Trockners:Die Nennleistungsangabe des DL-Trockners des technischen Datenblatts bezieht sich gem. ISO 7183 auf 7 bar Arbeitsdruck, 35 °C Druckluft-Eintrittstemperatur und 25 °C Umgebungstemperatur. Geringerer Arbeitsdruck, höhere Druckluft-Eintrittstemperatur und/oder höhere Umgebungstemperaturen können den DL-Trockner überlasten und einen höheren Taupunkt bewirken. In diesen Fällen können automatische Sicherheitsabschaltungen des DL-Trockners auftreten. Sollten Ihre Einsatzbedingungen stark von den obigen Normalwerten abweichen, setzen Sie sich bitte mit uns in Verbindung.
FunktionsprinzipDer Drucklufttrockner beinhaltet eine Kühlanlage zur Abkühlung der Druckluft. Dabei wird die Wasserdampfsättigungsgrenze abgesenkt und es bildet sich Kondensat, dass über den Kondensatableiter abgeführt wird. Je höher die Temperaturdifferenz zwischen ungekühlter und gekühlter Druckluft ist, desto mehr Kondensat wird erzeugt. Je niedriger die Abkühltemperatur der Druckluft , desto geringer der Feuchtegehalt. Die untere Grenze der Druckluftabkühlung wird vom Funktionsprinzip des Drucklufttrockners bestimmt. D.h., dass die Feuchtigkeitsabscheidung in flüssiger Form nur oberhalb des Gefrierpunktes von Wasser erfolgen kann.
Arbeitsweise DruckluftseiteDie im Nachkühler vorgekühlte und feuchtigkeitsgesättigte Druckluft tritt in den DL-Trockner ein und wird in der ersten Kühlstufe, dem Luft/Luft-Wärmeaustauscher, ohne zusätzliche externe Energie vorgekühlt. Dies erfolgt im Gegenstrom zu der bereits abgekühlten Druckluft, die sich hierbei erwärmt. In der zweiten Kühlstufe, dem Kältemittel/Luft-Wärmeaustauscher, der durch die eingebaute Kälteanlage gekühlt wird, findet die Abkühlung auf den Drucktaupunkt statt. Danach erfolgt eine erneute Erwärmung der abgekühlten Druckluft im Luft/Luft-Wärmeaustauscher, wie bereits beschrieben. Der Drucktaupunkt wird auf dem Bedienfeld angezeigt.
Arbeitsweise Kältemittelseite Das Kältemittel wird in den Kältemittel/Luft-Wärmeaustauscher eingespritzt und verdampft. Dabei entzieht es der durchströmenden Druckluft Wärme. Ein kältemittel-seitiges Leistungsregelungssystem steuert die von der Druckluft verlangte Leistung, damit der Drucktaupunkt in allen Leistungsbereichen konstant bleibt. Das durch den Kältemittelverdichter komprimierte Kältemittel wird im Verflüssiger kondensiert und steht dann für die Verdampfung wieder zur Verfügung.
Drucktaupunkt-RegelungDer DL-Trockner kann mit Teillast, bedingt durch geringeren Druckluftdurchsatz oder tiefere Drucklufteintrittstemperatur, im Bereich von 0 bis 100 % Leistung im Dauerzustand betrieben werden.
Kondensatableiter niveaugesteuertDas Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Umrechnungstabellen zur korrigierten Trocknerleistung
Betriebsdruck (bar)
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Faktor fp
0,60
0,70
0,80
0,88
0,94
1,00
1,04
1,06
1,09
1,10
1,12
1,14
1,15
1,16
1,17
Drucktaupunkt (°C)
3
5
7
10
Faktor ftpd
1,00
1,12
1,24
1,36
Umgebungstemperatur (°C)
25
30
35
40
45
Faktor fta
1,00
0,97
0,94
0,87
0,78
Drucklufteintrittstemperatur (°C)
30
35
40
45
50
55
Faktor fti
1,17
1,00
0,88
0,75
0,58
0,48
Korrigierte Trocknerleistung: Eintrittsvolumen / (fp x fti x fta x ftpd)
Lieferzeit anfragen
24
%
RENNER Druckluft-Kältetrockner RKT+ 0300 Niveaugesteuert
Renner-DruckluftkältetrocknerModell RKT+ 0300 mit niveaugesteurtem Kondensatableiter
Medium: Druckluft
Drucktaupunkt: +3 °C bei einer Drucklufteintrittstemperatur von 35°C
Umgebungstemperatur: 25°C Umgebungstemperatur und 7 bar
Betriebsdruck: Max. Betriebsdruck 14 bar
Spannungsversorgung: 230 V / 50 Hz
Modell
RKT+ 0300
Leistung l/min
5000
Leistung m³/h
300
Anschluß
G 1 1/2
Abmessung L X B X H
350 x 668 x 1061 mm
Gewicht
74 kg
Vorteile
Die RKT Serie wird durch die noch leistungsfähigere Baureihe RKT+ ersetzt
Durch einen größeren Wärmetauscher und einen stärkeren Kältemittelkompressor erreichen die neuen Kältetrockner RKT+ einen exzellenten Drucktaupunkt
Elektronische Regelung (DDS4/DDS7-Regler) am Kältetrockner mit folgenden Funktionen: Drucktaupunktanzeige, Steuerung Kondensatmagnetventil, Ventilatorsteuerung und Wartungsanzeige (neu)
Nennleistung des Druckluft-Trockners:Die Nennleistungsangabe des DL-Trockners des technischen Datenblatts bezieht sich gem. ISO 7183 auf 7 bar Arbeitsdruck, 35 °C Druckluft-Eintrittstemperatur und 25 °C Umgebungstemperatur. Geringerer Arbeitsdruck, höhere Druckluft-Eintrittstemperatur und/oder höhere Umgebungstemperaturen können den DL-Trockner überlasten und einen höheren Taupunkt bewirken. In diesen Fällen können automatische Sicherheitsabschaltungen des DL-Trockners auftreten. Sollten Ihre Einsatzbedingungen stark von den obigen Normalwerten abweichen, setzen Sie sich bitte mit uns in Verbindung.
FunktionsprinzipDer Drucklufttrockner beinhaltet eine Kühlanlage zur Abkühlung der Druckluft. Dabei wird die Wasserdampfsättigungsgrenze abgesenkt und es bildet sich Kondensat, dass über den Kondensatableiter abgeführt wird. Je höher die Temperaturdifferenz zwischen ungekühlter und gekühlter Druckluft ist, desto mehr Kondensat wird erzeugt. Je niedriger die Abkühltemperatur der Druckluft , desto geringer der Feuchtegehalt. Die untere Grenze der Druckluftabkühlung wird vom Funktionsprinzip des Drucklufttrockners bestimmt. D.h., dass die Feuchtigkeitsabscheidung in flüssiger Form nur oberhalb des Gefrierpunktes von Wasser erfolgen kann.
Arbeitsweise DruckluftseiteDie im Nachkühler vorgekühlte und feuchtigkeitsgesättigte Druckluft tritt in den DL-Trockner ein und wird in der ersten Kühlstufe, dem Luft/Luft-Wärmeaustauscher, ohne zusätzliche externe Energie vorgekühlt. Dies erfolgt im Gegenstrom zu der bereits abgekühlten Druckluft, die sich hierbei erwärmt. In der zweiten Kühlstufe, dem Kältemittel/Luft-Wärmeaustauscher, der durch die eingebaute Kälteanlage gekühlt wird, findet die Abkühlung auf den Drucktaupunkt statt. Danach erfolgt eine erneute Erwärmung der abgekühlten Druckluft im Luft/Luft-Wärmeaustauscher, wie bereits beschrieben. Der Drucktaupunkt wird auf dem Bedienfeld angezeigt.
Arbeitsweise Kältemittelseite Das Kältemittel wird in den Kältemittel/Luft-Wärmeaustauscher eingespritzt und verdampft. Dabei entzieht es der durchströmenden Druckluft Wärme. Ein kältemittel-seitiges Leistungsregelungssystem steuert die von der Druckluft verlangte Leistung, damit der Drucktaupunkt in allen Leistungsbereichen konstant bleibt. Das durch den Kältemittelverdichter komprimierte Kältemittel wird im Verflüssiger kondensiert und steht dann für die Verdampfung wieder zur Verfügung.
Drucktaupunkt-RegelungDer DL-Trockner kann mit Teillast, bedingt durch geringeren Druckluftdurchsatz oder tiefere Drucklufteintrittstemperatur, im Bereich von 0 bis 100 % Leistung im Dauerzustand betrieben werden.
Kondensatableiter niveaugesteuertDas Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.Umrechnungstabellen zur korrigierten Trocknerleistung
Betriebsdruck (bar)
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Faktor fp
0,60
0,70
0,80
0,88
0,94
1,00
1,04
1,06
1,09
1,10
1,12
1,14
1,15
1,16
1,17
Drucktaupunkt (°C)
3
5
7
10
Faktor ftpd
1,00
1,12
1,24
1,36
Umgebungstemperatur (°C)
25
30
35
40
45
Faktor fta
1,00
0,97
0,94
0,87
0,78
Drucklufteintrittstemperatur (°C)
30
35
40
45
50
55
Faktor fti
1,17
1,00
0,88
0,75
0,58
0,48
Korrigierte Trocknerleistung: Eintrittsvolumen / (fp x fti x fta x ftpd)
Lieferzeit anfragen
Lieferzeit anfragen
RENNER-Wartungspaket Filter (23864) NK 160 RS(F) 2-30 -45
Wartungspaket Filter (F) -NK 160 RS(F) 2-30 -45,0
Lieferzeit anfragen
Wartungspaket Ventil (V) 83° - RS-PRO 2-30,0 + 37,0 ab 07/2017
Wartungspaket Ventil (V) 83° - RS-PRO 2-30,0 + 37,0 ab 07/2017
Lieferzeit anfragen
Lieferzeit anfragen
Lieferzeit anfragen
Lieferzeit anfragen
Wartungspaket Schläuche – RS(F)-PRO 2-30,0 + 37,0 D
Wartungspaket Schläuche – RS(F)-PRO 2-30,0 + 37,0 D
